Som- en verschilmenging , spiegelfrequentie.
f1=14.225 Mhz
f2=14.680 Mhz
Middenfrequent = 455 Khz
Er moet dus een goed MF-filter zijn
fgewenst = fLO - fMF 14.680 Mhz - 455 Khz = 14.225 Mhz
De spiegelfrequentie is
fspiegel = fLO + fMF 14.680 Mhz + 455 Khz =15.135 Mhz
Spiegelfrequentie
ligt altijd 2 keer het MF van de gewenste frequentie !!!
Fs = RX +(-) 2* Mf

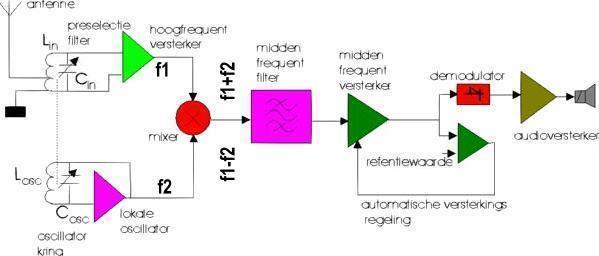

Figuur 1
f1 = de ontvangstfrequentie 14.225 Mhz
f2 = de lokale oscillator 14.680 Mhz
Menger = f1-f2 = 14.680- 14.225 = 455 Khz
455 Khz is dus MF
fs = 2 x MF = 2 x 455 = 910 Khz.
De spiegelfrequentie is dan de ontvangstfrequentie + (2 x MF) = 14.225 Mhz + 910 Khz = 15.135 Mhz
Voorbeeld:
Als we in de FM-band een zender op frequentie 100,0 MHz willen ontvangen, is de lokale oscillator ingesteld op 110,7 MHz bij de gebruikelijke middenfrequentie van 10,7 MHz.
De spiegelfrequentie ligt dan op 121,4 MHz.
fgewenst = fLO - fMF
De spiegelfrequentie is fspiegel = fLO + fMF
Zonder verdere maatregelen zouden beide frequenties met dezelfde gevoeligheid worden ontvangen.
┘
┘
