Serie- parallelschakeling van-condensatoren.

De condensatoren worden hier niet opgeteld.
BELANGRIJK:
Maar behandelt als een weerstand of spoel die parallel staan.

=21 nF

C^t=C¹+C²     30+70=100 nF.

Heel anders als bij spoelen.

= 75 KΩ.

= 16 KΩ.

Condensatoren in serie:

Voorbeeld:

I=U/X^c= 10/ 75^exp3= 133 µA.

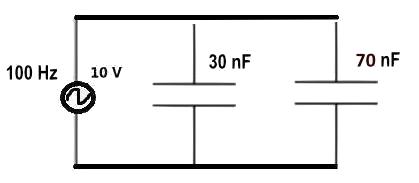

Condensatoren Parallel:

I=U/X^c = 10/ 16^exp3= 625 µA.

Figuur 1

Figuur 2

Figuur 3

┘

jj_03_01_003v

┘

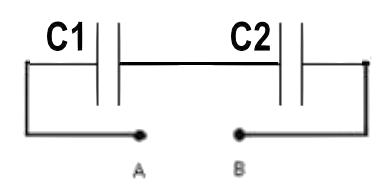

De Condensatoren staan achterelkaar en hebben dezelfde stroom.

C^V = 1 / ( 1/C¹ + 1/C² )

C^V = 1 / ( 1/C¹ + 1/C² )
