Serie- parallelschakeling van transformatoren

┘

1 TRAFO

230V // 6V // 2A

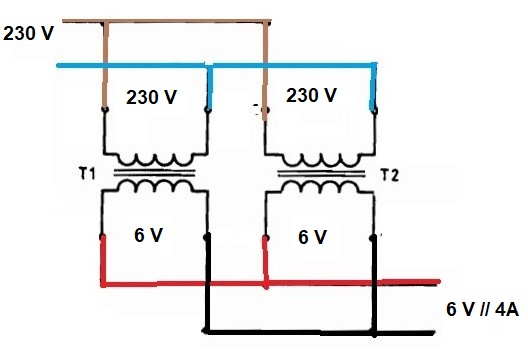

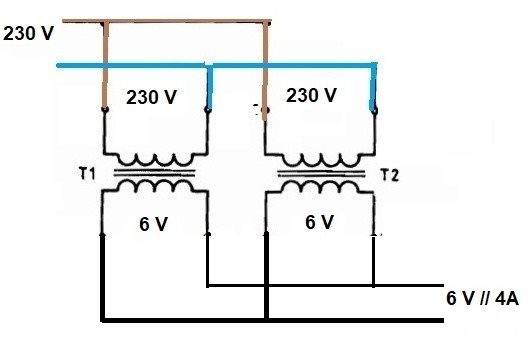

Twee trafo's parallel aan ingang en uitgang

1 TRAFO 230V // 6V // 2A + 1 TRAFO 230V // 6V // 2A
Geeft 230V in en 6V uit
Alleen de stroomafname kan zo worden verdubbeld tot 4A

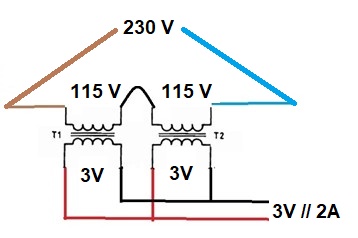

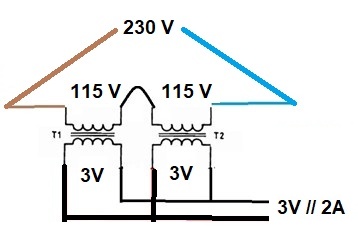

Twee trafo's die aan de ingang parallel staan
en aan de uitgang in serie

Omdat ze in serie staan aan de ingang ,
ieder de halve spanning 115 V
De uitgang per trafo is niet meer dan 3 V
De uitgangen staan parallel dus 3 V uit.

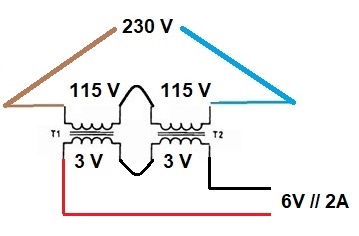

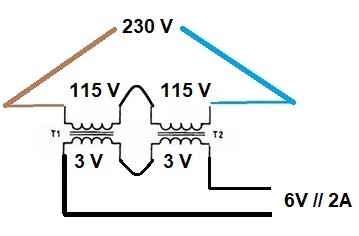

Twee trafo's die aan de ingang en aan de uitagang in serie staan

1 TRAFO 230V // 6V // 2A + 1 TRAFO 230V // 6V // 2A
Geeft 230V in en 6V uit
Alleen de stroomafname kan zo worden verdubbeld

┘
