Een afgestemde kring bestaande uit:
Een spoel L (Henry) en een condensator C (Farad) bij bepaalde resonantie frequentie.
f.res=1/(2.pi.Ѵ(L.C))

Voorbeeld:
Een spoel van 0,2 mH is verbonden met een draaicondensator van 500 pF.En een weerstand van 1 KΩ.

De laagste frequentie die we in kunnen stellen is
f.res=1/(2.pi.Ѵ(L.C))
1/(2.pi.Ѵ(0.2 mH * 500 pF))= 503 kHz.

Als we de draaicondensator op 48,8 pF zetten zal de resonantie frequentie 1611 kHz zijn.
f.res=1/(2.pi.Ѵ(0.2 mH * 48.8 pF))

Met deze LC kring is het dus mogelijk om over de hele middengolfband af te stemmen.

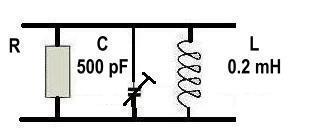

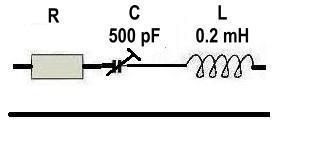

Q-factor van een afgestemde parallel kring:                                         Q-factor van een afgestemde serie kring:

Qp = Rp / XL                                                                                   Qs = XL / Rs

Voorbeeld:
Q-factor van een afgestemde parallel kring:
Stel de R = 1000 Ω.
XL =2*pi*f*L
Xl = 2*pi*503 Khz*0.2mH=632 Ω.
Qp = Rp / XL =1000/632=1.58 bij 503 Khz.
XL =2*pi*f*L
Xl = 2*pi*1611Khz*0.2mH =2024 Ω.
Qp = Rp / XL =1000/2024=0.494 bij 1611 Khz.
