Amplitude-frequentie-karakteristiek [bandbreedte]
Instelling in klasse A. A/B, B en C.
Klasse B

Tegenovergestelde van klasse A.
Er is altijd maar één van de uitgangscomponenten (buizen of transistors) geleidend, afhankelijk van de polariteit van het audio signaal, nooit beide tegelijk
De ruststroom is zó ingesteld dat altijd maar één helft van de uitgangstrap geleidend is. Elke helft verwerkt dus maar één helft van de signaal cyclus.
Resultaat is een hoog rendement, maar meer vervorming rond het cross-overpunt
(waar de ene helft stopt met geleiden en de andere helft begint met geleiden).
Pure klasse B ontwerpen worden daarom alleen gebruikt in bijvoorbeeld batterij-gevoede apparaten, waar stroomverbruik een kritische factor is
(walkie talkie, draagbare radio). Rendement is rond de 75%.
Voor EZB versterking
Klasse AB

In een klasse AB eindtrap zijn beide uitgangscomponenten tegelijk ingeschakeld op het cross-overpunt, dus niet gedurende de hele cyclus zoals bij klasse A.
De ruststroom is wat hoger dan bij klasse B, maar lager dan bij klasse A.
Zodoende zijn de helften niet om de beurt uitgeschakeld, maar steeds voldoende in geleiding om een versterking zonder cross-over vervorming mogelijk te maken. Rendement is rond de 50%.
Dit is het meest populaire audioversterker ontwerp..

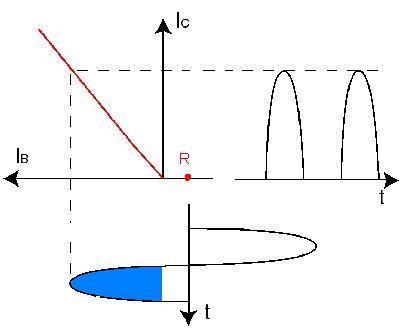

Klasse C

Deze klasse versterkers wordt alleen in de hoogfrequent techniek gebruikt, niet in audio
Voor frequentievermenigvuldiging
Klasse A

In een klasse A eindtrap geleiden beide versterkerhelften [dus het hele signaal] continu gedurende de hele signaal cyclus.
Er loopt dus een constante ruststroom.
Beide uitgangscomponenten zijn dus continu ingeschakeld, geleidend.
Dit leidt uiteraard tot een hoog stroomverbruik en een laag rendement, van rond de 20%.
Klasse A versterkers zijn dus ook vaak groot, zwaar en worden erg warm.
Positieve eigenschap is de lage vervorming.
Ze worden vooral gebruikt voor relatief kleine vermogens (tot enkele tientallen Watts) en voor HiFi koptelefoon versterkers en dergelijke.
Voor LF versterking
H03 04 003&4&5 Instelling in klasse A. A/B, B en C     20211015

.
Figuur 1
Figuur 2
Figuur 3
Figuur 4
