De Tr in GES-GBS-GCS.
GES

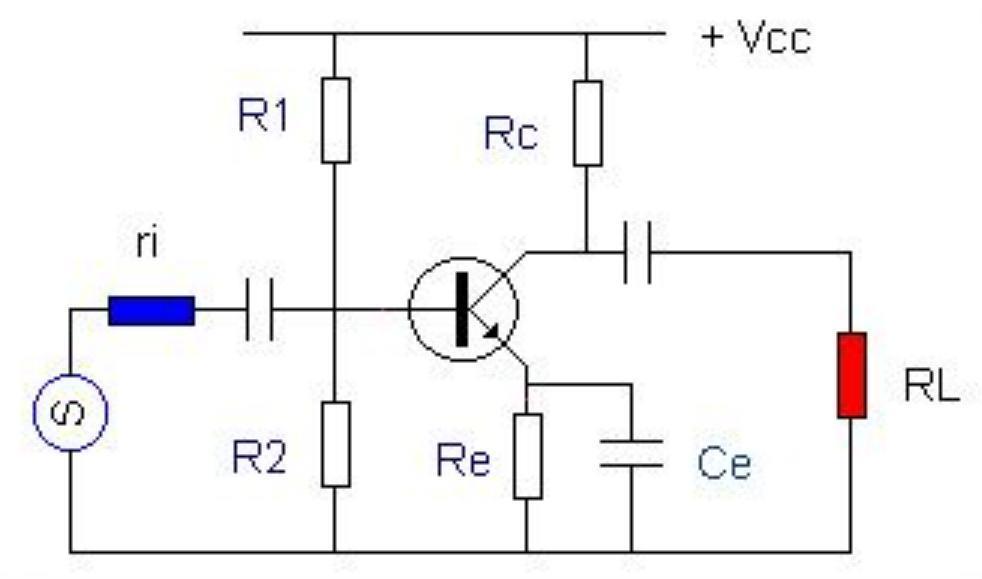

Gemeenschappelijk Emittor Schakeling.
De Emittor wordt niet gebruikt voor de sturing.
In op de basis.
Uit op de collector.

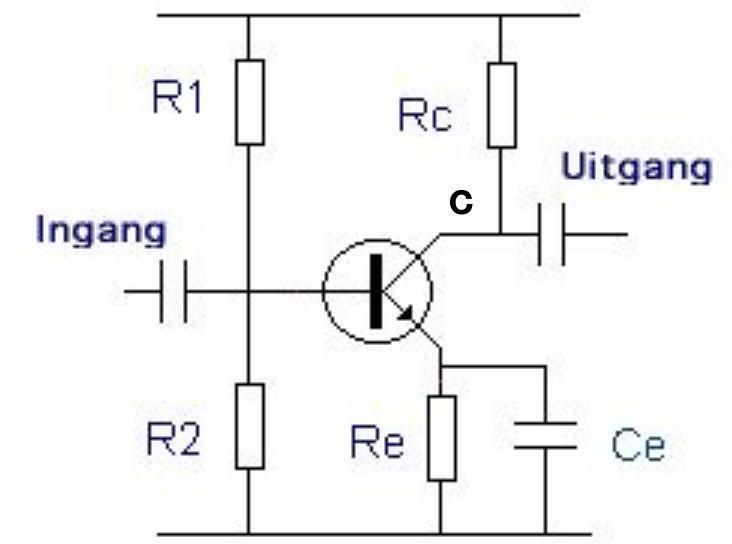

Ingang:
Uitgang:

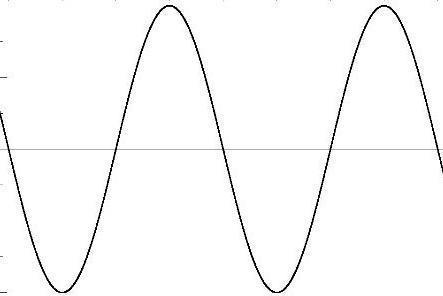

Uitvoer heeft een faseverschil van 180° met de invoer.

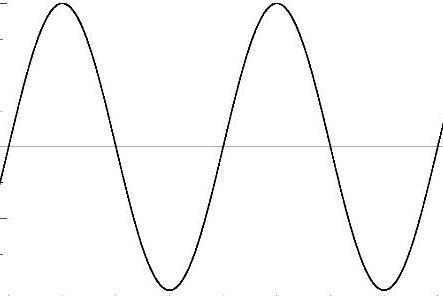

In en uitgang in tegenfase.

Zin = Zuit     Hoog en Hoog en nagenoeg gelijk.
Grote winst
.
Vbb:
Bereken eerst de spanning op de basis!!
Opm:
Ib is hier de stroom door de weerstanden en niet door de Tr.
Ib =12/15.3K= 784 µA.

Ub=Ib*Rb  784µA*3,3 KOhm =2.59 Volt.

Bepaal Ue !!!

Ue=Ub-Utr   2.59 - 0.7(Si )=1.89 Volt.

Ie=Ue/Re     1.89/1.2 Kohm=1.58 mA.

Ie=Ic

Ic =1.58 mA.

Ie=Ic
Ic =1.58 mA.

Uc=U-(Ic*Rc)
12-(1.58 mA*2.7 Kohm= 4.25 V)=7.75 Volt
.
GBS
Gemeenschappelijk Basis Schakeling.

De Basis wordt niet gebruikt voor de sturing.
In op de emittor.
Uit op de collector.
Ingang:
Uitgang:
Zin  Laag.
Zuit Hoog.


In en uitgang in fase.
Grote winst spanning.

GCS
Gemeenschappelijk Collector Schakeling.
(ook wel Emittorvolger genoemd).

De Collector wordt niet gebruikt voor de sturing.
In op de basis.
Uit op de emittor.
Ingang:
Uitgang:
Zin  Hoog.
Zuit Laag
.

In en uitgang in fase.

U Versterking = 1
Stroomversterker.
