Gelijkstroom- en HF- vermogen [Pgem en PEP].

Gelijkstroomvermogen
Bij het meten van vermogen is het noodzakelijk dat gelijktijdig de spanning en stroom worden gemeten, waarbij rekening wordt gehouden met hun onderlinge relatie. De manier waarop de spanning en stroom wordt gemeten kan grote invloed hebben op de nauwkeurigheid. Zie hiervoor de artikelen met informatie over het correct meten van Spanning en Stroom.
P = U x I

HF vermogen
Iedereen is wel benieuwd naar hoeveel Watt vermogen zijn of haar zender uitzend. De meeste meters zijn redelijk prijzig dus vandaar hier een simpele manier om een indicatie te krijgen van je zendvermogen.

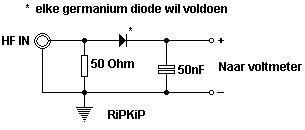

Het idee erachter: De HF komt binnen waarna het vervolgens een weerstand tegen komt die als dummyload werkt om ervoor de zorgen dat je eindtransistor niet opgeblazen wordt, let op dat de dummyload het vermogen van je zender aan kan! Vervolgens komt de HF bij de germanium diode aan waardoor er een DC voltage ontstaat op de meetpunten rechts in het schema. Om meteen de verwarring over de HF aansluiting uit de weg te nemen hetvolgende: op de bovenste horizontale lijn sluit je helemaal links de kern van de coax kabel aan en op de onderste horizontale lijn sluit je de mantel van de coax kabel aan.

Hoe bepaal ik nou aan de hand van het voltage het vermogen?
Hierbij komt een klein beetje rekenwerk kijken:

( U x U ) / R = Vermogen in Watt. De spanning U-effectief gebruiken

U = Het voltage wat je afleest op je voltmeter.
R is de weerstand, wat dus hier in het schema 50 Ohm is.

Voorbeeld: je meet 14.1 Volt op de multimeter.
Dit is nu wel de top waarde !!

SGV

Staande Golf Verhouding
De staandegolfverhouding is de verhouding tussen het door de zender uitgestuurde vermogen en het door de antenne teruggereflecteerde vermogen.

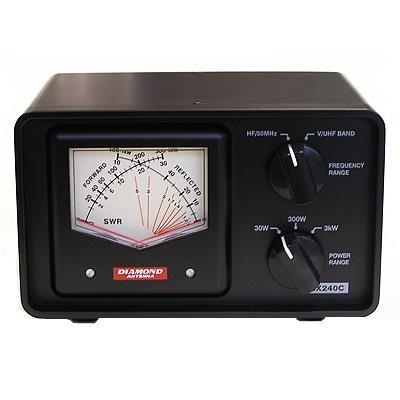

Een staande golf meter is een must voor iedere amateur, hiermee kunt u optimaal uw antenne afregelen voor de beste resultaten. Deze meter geeft ook aan als uw antenne niet goed is of als er een plug niet goed gesoldeerd is en sluiting maakt.

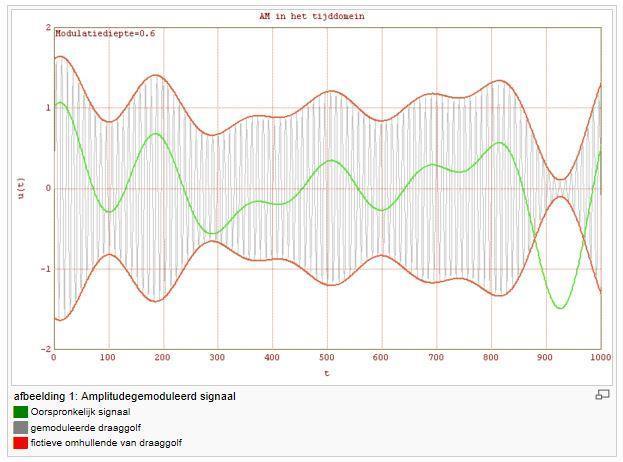

Golfvorm van de omhullende van een hf-signaal:
Dit zie je pas als de modulatie met een draaggolf overgebracht wordt.
P=[UxU]/R
Als je van een sinusvormig signaal de topwaarde van de uitgangsspanning weet, kun je daarmee het uitgangsvermogen berekenen:

In het HF- en VHF-gebied gebruik je altijd een diodemeetkop 1) in combinatie met een gelijkspanningsmeter.

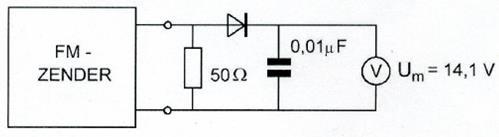

Hier wordt dus een diodemeetkop gebruikt.
De diode laadt de C van 10 nF op tot de topwaarde van de wisselspanning uit de zender.
De meter is dus een gelijkspanningsmeter en hij wijst de topwaarde aan
De effectieve waarde over de 50 ohm dummy is dus 0,707 x 14,1 V = 10 V
en het vermogen is (10 x 10) / 50 = 2 W.

1) {PA0HPV}
Een universeelmeter is voor wisselspanning inderdaad geijkt in effectieve waarde, maar met een gewone universeelmeter kun je echt geen HF-spanningen meten!

De grensfrequentie waarbij een universeelmeter met draaispoelinstrument nog goed aanwijst ligt vaak bij 5 à 10 kHz. Probeer het maar eens uit met een goede (amplitude geregelde) toongenerator. Dat ligt o.a. aan de zelfinductie van de spoel, de ongewenste capaciteiten in de schakeling, de eigenschappen van de cuprox-gelijkrichters enz.
Ook de meeste digitale universeelmeters zijn alleen redelijk nauwkeurig op lagere frequenties, tot ca. 500 kHz. maar in de hogere spanningsbereiken zakt de maximale frequentie snel in elkaar tot minder dan 100 kHz.

HF-vermogen
Je sluit een Dummy-load aan op een watt-meter.
Luchtgekoelde, universele dummy-load met actieve SWR//Power kruismeter met PEP meting.
Voorzien van antenne omschakelaar.

Specifiecaties:
Frequentiebereik                     DC - 60 Mhz
Acieve SWR/Power meter      300-3000 Watt forwarding // 60-600 Watt reflected
SWR                                       0 - 30 Mhz [<1:1.3]
Toetsen                                 aan uit // high low power // gemiddelde PEP

Power Curve:
100 W     10 min
250 W     50 sec
500 W     35 sec
750 W     30 sec
1000 W   20 sec
