Q-factor van een afgestemde kring.

Een afgestemde kring bestaande uit:

Een spoel L (Henry) en een condensator C (Farad) bij bepaalde resonantie frequentie.
f^res=1/(2.pi.√(L.C))

Voorbeeld:
Een spoel van 0,2 mH is verbonden met een draaicondensator regelbaar van 48.8 pF tot 500 pF.
En een weerstand van 1 Kohm.

De laagste frequentie die we in kunnen stellen is
f^res=1/(2.pi.√(L.C))

1/(2.pi.√0.2 mH x 500 pF))= 503 Khz.

Als we de draaicondensator op 48,8 pF zetten zal de resonantie frequentie 1611 Khz zijn.

f^res=1/(2.pi.√(0.2 mH x 48.8 pF))

Met deze LC kring is het dus mogelijk om over de hele middengolfband af te stemmen

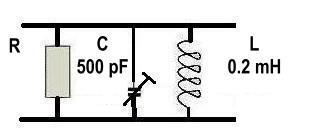

Q-factor van een afgestemde parallel kring:

Q^P = R^P / X^L

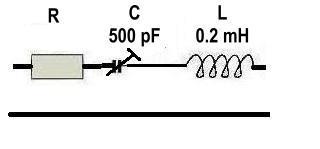

Q-factor van een afgestemde serie kring:

Q^S = X^L / R^S

Voorbeeld:
Q-factor van een afgestemde parallel kring:

Stel de R = 1000 Ω.

X^L =2 x pi x f x L
X^L = 2*pi*503 Khz*0.2mH=632 Ω.

Q^P = R^P / X^L =1000/632=1.58 bij 503 Khz.

X^L =2 x pi x  f x L
Xl = 2*pi*1611Khz*0.2mH =2024 Ω.

Q^P = R^P / X^L =1000/2024=0.494 bij 1611 Khz.

Figuur 1

Figuur 2

Figuur 3

Figuur 4

┘
