Voorbeeld:

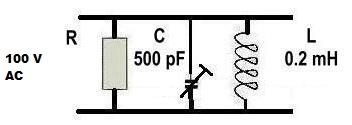

Een spoel van 0,2 mH is verbonden met een draaicondensator van 48.8 pF tot 500 pF.
En een weerstand van 1 Kohm.

De laagste frequentie die we in kunnen stellen is

f.res=1/(2.pi.Ѵ(L.C))

1/(2.pi.Ѵ(0.2 mH * 500 pF))= 503 Khz.

Xc = 1 / ( 2.pi.f.C )

Xc = 1 / ( 2 x 3.14 x 503K x 500pF ) = 633 Ohm

XL = 2.pi.f.L

XL = 2 x 3.14 x 503K x 0.2mH = 632 Ohm

Ir = U / R

Ir = 100 / 1000 = 0.1 A = 100 mA

Ic = U / Xc

Ic = 100 / 633 = 0.158 A = 158 mA

IL = U / XL

IL = 100 / 632 = 0.158A = 158 mA

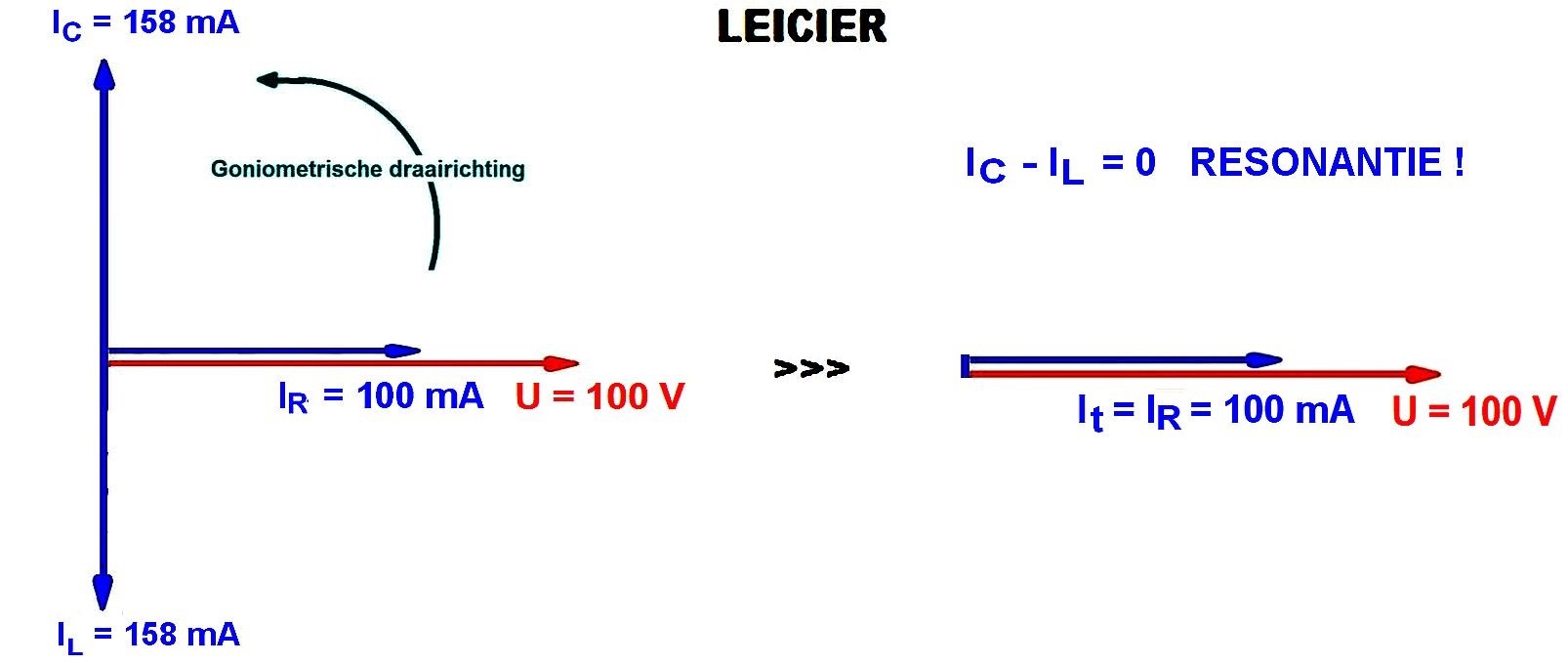

Tekenen van de karakters:

Er is geen stroom meer - dus alleen maar SPANNING

SPANNINGS-RESONANTIE OP 503 Khz

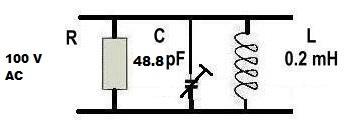

De hoogste frequentie die we in kunnen stellen is

f.res=1/(2.pi.Ѵ(L.C))

1/(2.pi.Ѵ(0.2 mH * 48.8 pF))= 1611 Khz.

Xc = 1 / ( 2.pi.f.C )

Xc = 1 / ( 2 x 3.14 x 1611K x 48.8pF ) = 2025 Ohm

XL = 2.pi.f.L

XL = 2 x 3.14 x 1611K x 0.2mH = 2023 Ohm

Ir = U / R

Ir = 100 / 1000 = 0.1 A = 100 mA

Ic = U / Xc

Ic = 100 / 2025 = 0.049A = 49 mA

IL = U / XL

IL = 100 / 2023 = 0.049A = 49 mA

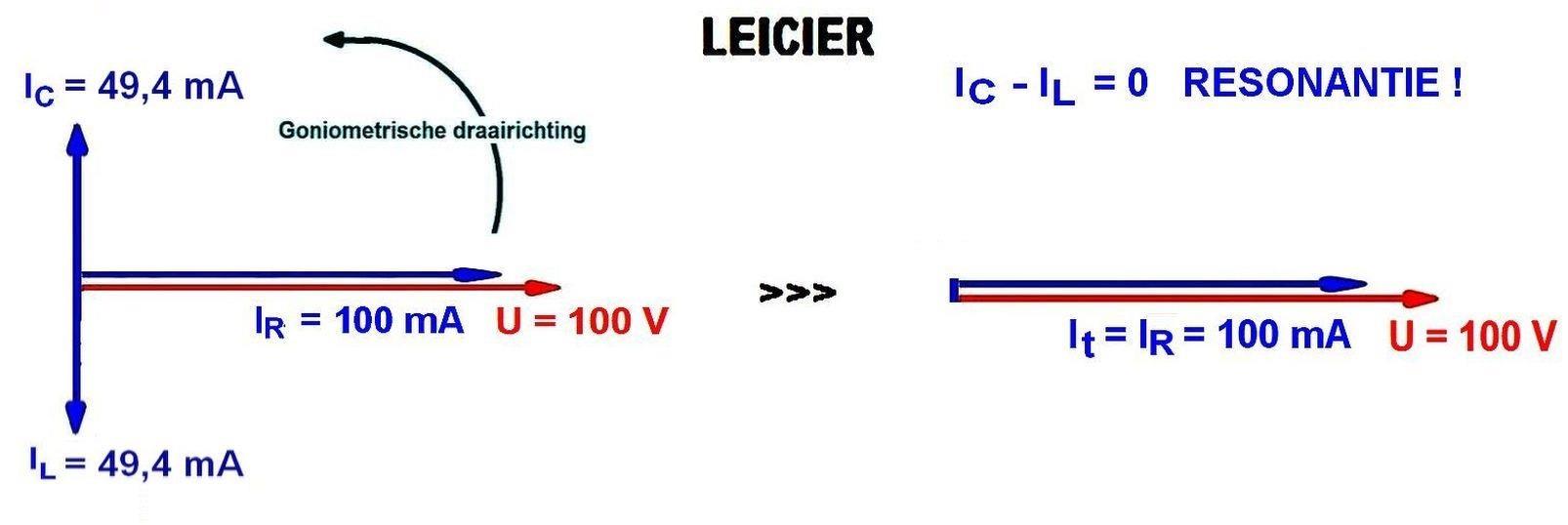

Tekenen van de karakters:

Er is geen stroom meer , dus alleen maar SPANNING

SPANNINGS-RESONANTIE OP 1611 Khz
