010

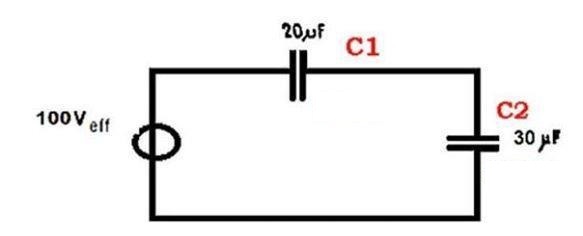

Op de onderstaande schakeling van 2 ideale condensatoren wordt een sinusvormige spanning U1 van 100 volt aangesloten.
De spanning U2 is gelijk aan:

a   100 V
b   60 V

c   50 V
d
40 V

Stel:
de frequentie = 1Hz
Xc = 1/ [ 2*p*f*C]
Xc1 = 1/ (2x3.14x1x20mu) = 8 Kohm
Xc2 = 1/ (2x 3.14x1x30) = 5K3 ohm
Rt = R1 + R2 = 8+5.3 = 13.3 Kohm
I =  U / R = 100/13.3k = 7.5 mA
U = I x R
Uc1 = I x Xc1 = 7.5 m x 8 k = 60 V
Uc2 = I x Xc2 = 7.5 m x 5.3 k = 40 V
