PNP- en NPN-transistor.

PNP

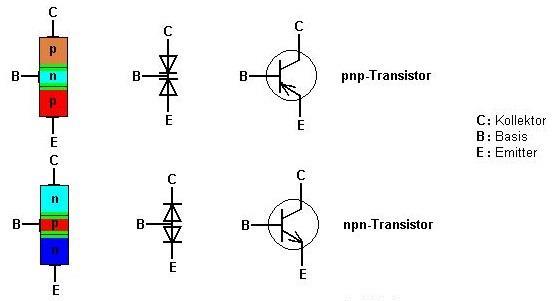

De PNP-transistor = (n-halfgeleider laag ingesloten door twee p-halfgeleiderlagen).
NPN
De NPN-transistor = (p-halfgeleider laag ingesloten door twee n-halfgeleiderlagen).

Transistorkarakteristiek:

Werking:
I^c  de  collectorstroom
I^b  de  basisstroom
I^e  de  emitterstroom
β  de stroomversterkingsfactor.

I^c  =  β x I^b

I^e  =  I^b + I^c

U^be = 0.2 v bij germanium
U^be = 0.6 v bij silicium

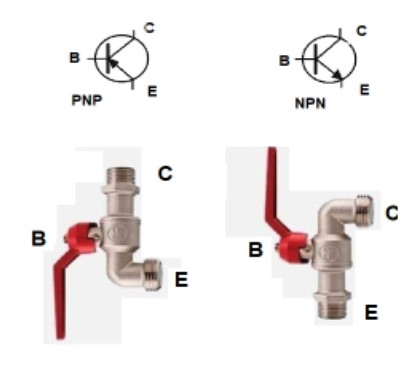

Populair gezegd kan met een kleine spanning de weerstand tussen de twee andere pootjes geregeld worden.
Op die manier kan met een kleine stroom of spanning een veel grotere stroom gestuurd worden en zo werkt de transistor dus als versterker.
