012

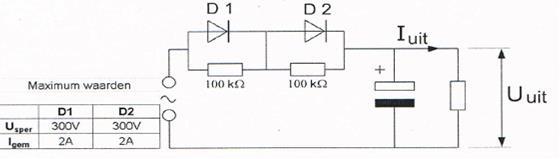

De dioden zijn gelijk.
Kies uit de alternatieven de combinatie van hoogste Uuit en Iuit die de schakeling kan leveren:
a Uuit = 400 V Iuit = 2 A
b Uuit = 200 V Iuit = 4 A
c Uuit = 400 V Iuit = 4 A
d Uuit = 200 V Iuit = 2 A
max stroom is 2 A
┘
Niet makkelijk
Je moet hier de zaak opsplitsen in 1 de dioden
2 de uitgangsspanning
De 2de diode mag een maximale spanning van Umax 300 V
wat neerkomt op Ueff = 0.707 x Umax 0.707 x 300 = 212 V
De uitgang van 400Veff wordt door de C opgetild naar Umax = Ueff / 0.707 = 565 V
Dit is dus teveel
De stroom wordt bepaalt door de diode met de kleinste stroom = 2A
De 1ste diode mag een maximale spanning hebben van Umax 300 V
wat neerkomt op Ueff = 0.707 x Umax 0.707 x 300 = 212 V
De dioden staan in serie dus Umax over de twee is 2x de laagste spanning = 2 x 212 = 424 V
De uitgang van 200Veff wordt door de C opgetild naar Umax = Ueff / 0.707 = 282 V
Dit kan dus
Extra uitleg:
Beide diodes hebben dezelfde maximale spanningen en staan in serie.
Diode is belast met de helft van zijn maximale spanning, dus 300V / 2 = 150V
Diodes staan in serie, dus 2x 150V = 300 x 0,707 = ca. 210 V en Iuit = 2A
┘
