Gebruik en toepassingen
---gelijkrichtdiode
---zenerdiode
---LED
---varicap
Diode A zal geleiden en lamp A brand ,bij gesloten schakelaar.
En B niet.

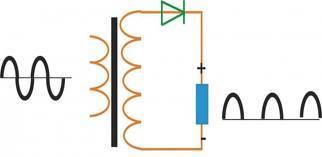

Enkele diode ,geeft enkele puls gelijkrichting.
Diodebrug ,geeft dubbele puls gelijkrichting.

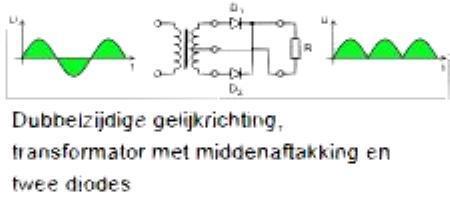

Trafo met midden aftakking

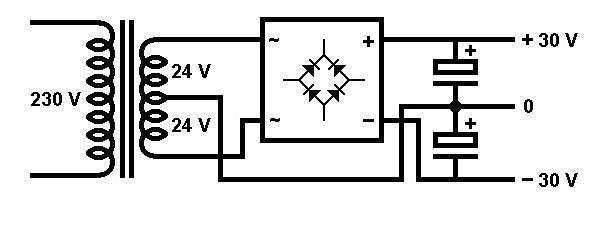

Pos en Neg spanning
LED
Een halfgeleidercomponent die licht uitzendt als er een elektrische stroom in de doorlaatrichting doorheen wordt gestuurd
Led doet het beste bij ca 1.7 V // 20 mA

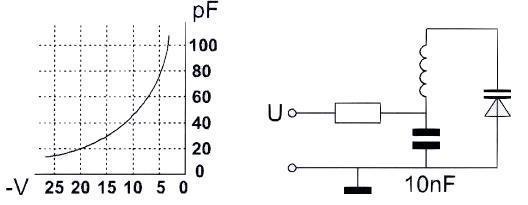

Varicap
heeft in de sperrichting een capaciteit die afhankelijk is van de spanning
Zenerdiode
De spanning over de diode in sperrichting, zal na het bereiken van de zenerspanning over een relatief groot bereik van de stroomsterkte, constant blijven
Een zenerdiode kan als gevolg van dit effect gebruikt worden om een elektrische spanning op een gewenste waarde te begrenzen.
Diodebrug ,geeft dubbele puls gelijkrichting.
Diode:
Is een elektronisch onderdeel dat de
elektrische stroom zeer goed in een richting
geleidt, maar praktisch niet in de andere richting.
Een diode functioneert als het ware als een
elektronisch ventiel.

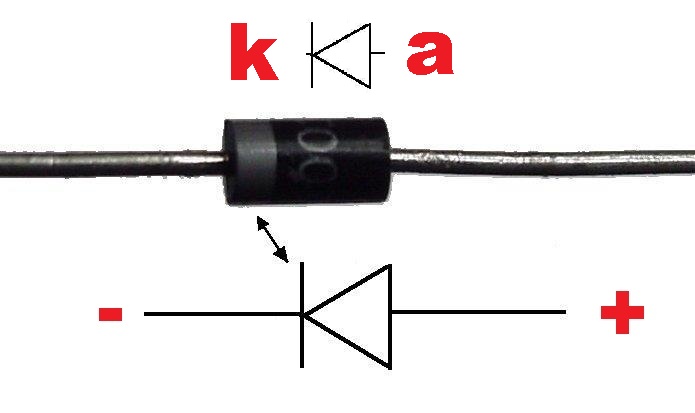

KNAP
Kathode negatief - Anode positief.

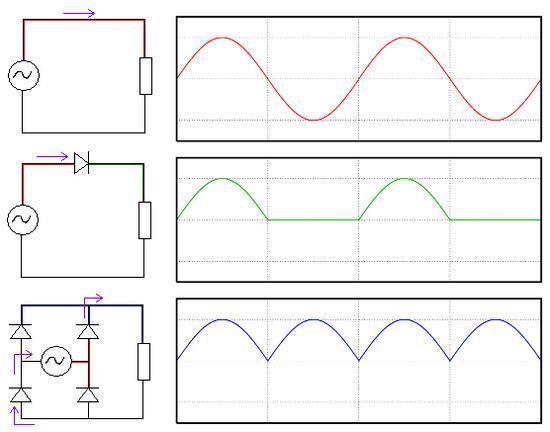

Gelijkrichting:

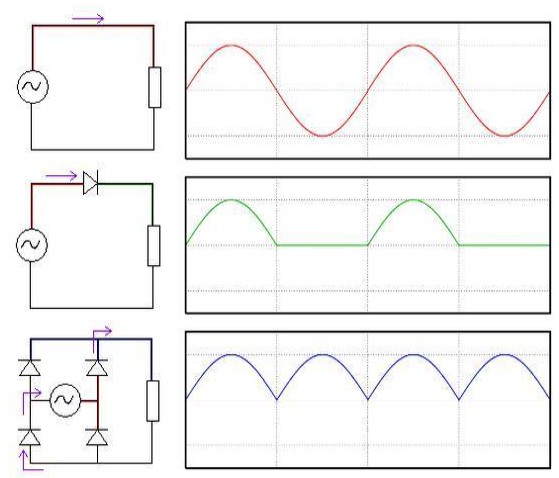

Enkele diode ,geeft enkele puls gelijkrichting:
Vbb:

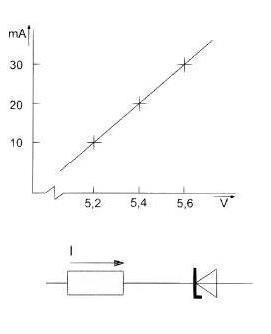

Van de zenerdiode is de karakteristiek gegeven.
Bij 10 mA is de U 5.2v
Bij 20 mA is de U 5.4v
Bij 30 mA is de U 5.6v
Figuur 1
Figuur 2
Figuur 3
Figuur 4
Figuur 5
Figuur 6
Figuur 7
Figuur 8
Figuur 9
Figuur 10
Figuur 11
Figuur 12
Figuur 13
┘
┘
