De wikkelverhouding in  spanning
                                        stroom
                                        impedantie
Verder de wikkelverhouding in Capaciteiten.

Verder de wikkelverhouding en Capaciteiten:

In formule het volgende:

n²=C^s/C^p

n = wikkelverhouding
C^s= capaciteit secundair                                        n²=C^s/C^p     Cs = n²x C^p
C^p= capaciteit primair

Spanningstransformatoren:

Stel primair =230 V,dan

U^s= U^p/n              230/8 =29 V
n = U^p / U^s               230/29=8
U^p=n x U^s               8*29=232V

Stroomtransformator:

n = I^s / I^p
n=8
Is=16A
I^p=?

I^p=I^s/n                16/8 =2A
n = I^s / I^p                16/2 =8

Impedantietransformatoren:

Bij gebruik als impedantietransformator (voor audioversterkers en hf-apparatuur) geldt voor de impedantie de formule

n² = Z^p/Z^s      (nxn) = Z^p/Z^s

Stel je boxen zijn 6 Ohm.
De Z uit van de versterker = 600 Ohm.

n² = Z^p/Z^s      n²= 600 / 6 = 100/6

n = √n²

n =√100 = 10

Een trafo met een wikkelverhouding van 1:10 gaat hier werken.

-

Dit is hetzelfde als :

n²=C^s/C^p
C^p =C^s/n²
C^s = n² x C^p

Het lijkt moeilijk, maar is het zeker niet...>>>

n² = C^s/C^p                        n = √n²

Stel:
n² = 9
C^s = 27mF.
C^p=3mF.

Dan de zaak uitrekenen ter verduidelijking:

Dit wordt      n2 = 27/3 = 9      n = √n²         n = √9 =3

De trafowikkelverhouding is dus    1op3 .

Verder:
C^p =C^s/n²

C^p = 27mF / [3 x 3] = 27mF / 9 =3mF

Verder:
C^s = n² x C^p

Cs = [3x3] x 3mF =9x3 mF =27 mF

Voorbeeld:

Een trafo met      n1= 9 en n2=3
dwz primair 9 windingen en secundair 3 windingen.

n =n¹/n₂                                 9/3=3
dus een wikkelverhouding van 3op1 .

Op de secundaire wikkeling wordt een condensator aangesloten van 90 pF.
Wat is dan de capaciteit primair?

C^p =C^s/n² wat resulteert in
C^p = 90 / [3x3]   ==>>10 en dat weer in pF.

Voorbeeld

Een ideale transformator vraagt een capaciteit van 0,8 pF aan de primaire wikkeling.
We hebben primair 20 wikkelingen, secundair 500 wikkelingen.

n= n1/n2          20/500 = 0.04

1 wikkeling staat tot 0.04
dus een wikkelverhouding van   25 : 1

n = 0.04    dus n² = 0.04 x 0.04 = 0.0016 = 1.6^exp-3
n = 0.04           n² = 1.6^exp-3

n² = Cs/Cp                  daaruit volgt >>>

CS = n²xCP                  Cs = 1.6e^xp-3 x 0.8^exp-12 = 1.28e^xp-15

weer terugrekenen…

CS = n² x CP       [0.04*0.04] x 0.8e^xp-12 =    128^exp-15 F

weer terugrekenen…

CP = CS / n²        128^exp-15 / [0.04x0.04]  =    0.8e^xp-12

n²=C^s/C^p     C^s = n²x C^p

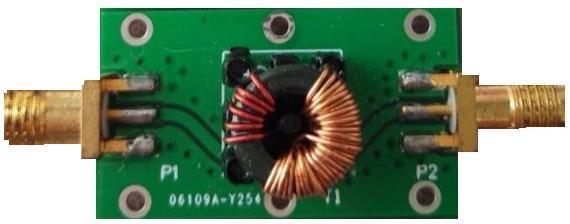

Figuur 1

Figuur 2

Figuur 3

┘

jj_02_04_002v

n = 8
van pagina jj 02 04 001

┘

n² = Cs/Cp
