CW
De zender wordt ingeschakeld, en een draaggolf wordt uitgezonden op het moment dat er op de seinsleutel wordt gedrukt.
Laten we de seinsleutel los, dan wordt de zender direct uitgeschakeld.
Het totale vermogen van de zender wordt de toon nu dus via die contacten van de seinsleutel geschakeld.
Dit geeft vonken over die contacten:
De modulatie bestaat uit 1 toon , vaak minder dan 500Hz.
Voor ontvangst hebben we een BFO - maakt hf-draaggolf in de RX - nodig
BB CW = toon

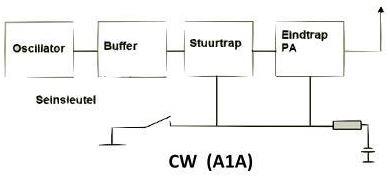

CW zender(A1A).
Een goede RC filtering achter de CW-sleutel is nodig om het sleutelklikken tegen te gaan.
Figuur 1
Figuur 2
CW (A1A)
Figuur 3
┘
CW

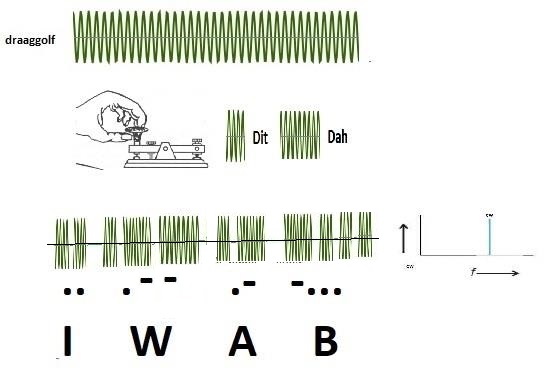

Een CW gemoduleerd signaal heeft eigenlijk geen modulatie, maar alleen een aan- of afwezige carrier.
Het signaal is enkele honderden Hz breed, dus heel erg smalbandig.
Alle energie van de zender wordt in de carrier gestopt.
Figuur 4
┘
Opm
De BB CW = 4x seinsnelheid en doorgaans 150Hz-200Hz
per 100 KHz ruimte is er ruimte voor 100K / 150 = 666 "kanalen"
VONKENBOER.
cw-filter
