003

In een circuit loopt een wisselstroom bestaande uit een grondgolf en zijn derde harmonische.

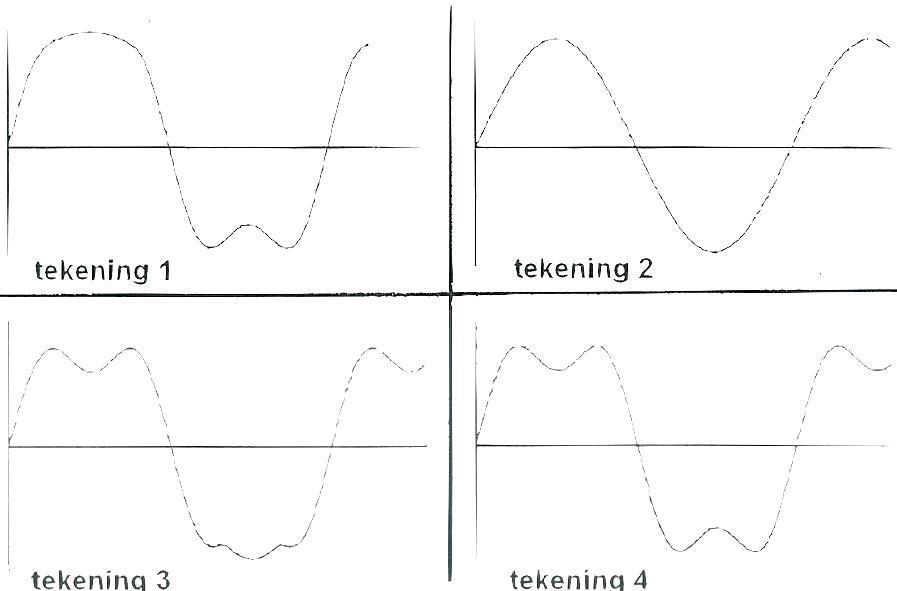

Welke grafische voorstelling van de totale stroom past hierbij?

a   tekening 4
b   tekening 3
c   tekening 1
d   tekening 2


4
Som van de f1 + f3

┘
