001

Een symmetrische blokvormig signaal, met een grondfrequentie van 1000 Hz, bevat onder meer de volgende harmonischen:

a   2000 Hz, 3000 Hz en 4000 Hz
b   3000 Hz, 5000 Hz en 7000 Hz
c   500 Hz, 1000 Hz en 2000 Hz
d   100 Hz. 300 Hz en 900 Hz

-


002

Een zender werkt op 145 Mhz.
De tweede harmonische hiervan is:

a   290 Mhz
b   72.5 Mhz
c   217.5 Mhz
d   145 Mhz

-


003

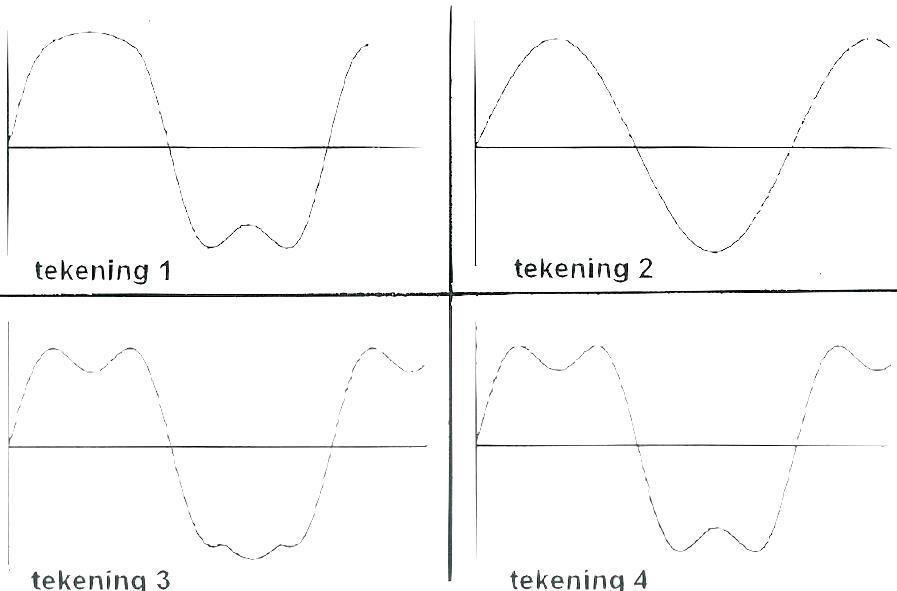

In een circuit loopt een wisselstroom bestaande uit een grondgolf en zijn derde harmonische.
Welke grafische voorstelling van de totale stroom past hierbij?

a   tekening 4
b   tekening 3
c   tekening 1
d   tekening 2

-


004

Een frequentieverdrievoudiger met één transistor wordt gestuurd met een 10 MHz signaal.
In de collectorstroom zijn de volgende frequenties aanwezig:

a   10 MHz en 25 MHz
b   15 MHz en 30 MHz
c   5 MHz en 15 MHz
d   10 MHz en 30 MHz

-


005

Van een frequentie verdrievoudiger met een triode is gegeven, dat de ingang gestuurd wordt met een frequentie f1.
In de anodestroom zijn aanwezig de frequenties:

a   f1 en f3
b   f1 en 1/3f1
c   f1 en 1/2f1
d   1/3f1 en 3f1

-


006

Van een frequentievermenigvuldiger met een triode is gegeven, dat de ingang gestuurd wordt met een frequentie van 10 MHz.
In de anodestroom zijn aanwezig de frequenties:

a   10 MHz en 30 MHz
b   5 MHz en 10 MHz
c   15 MHz en 30 MHz
d   10 MHz en 25 MHz

┘

-


007

Een symmetrische blokvormig signaal, met een grondfrequentie van 1000 Hz, bevat naast de grondfrequentie onder ander de volgende harmonischen:

a   100 Hz
b   500 Hz
c   3000 Hz
d   4000 Hz
