002

De amplitude van een sinusvormige wisselspanning is gedefinieerd als de:

a. topwaarde
b  topwaarde gedeeld door 1/2√2
c. top-top waarde
d. topwaarde vermenigvuldigd met 1/2√2

      √2 = 1.41
1/2√2 = 0.707

ad b
De topwaarde / 1/2√2

stel de topwaarde is het lichtnet, dus 325V
dan 325 gedeeld door 1/2√2 = onzin

ad c

De top top waarde is 2 keer de top dus ook niet de amplitude

ad d

De topwaarde x 1/2√2   = topwaarde x 0.707 = de eff waarde  230 V en dus niet de amplitude

1/2√2 = 0.707

┘

Extra uitleg

amplitude van een wisselspanning (gebruikt bij modulatie) is hetzelfde als maximale waarde
          = Umax (gebruikt voor berekeningen)

topwaarde = Utop (gebruikt bij o.a. scoopbeelden)

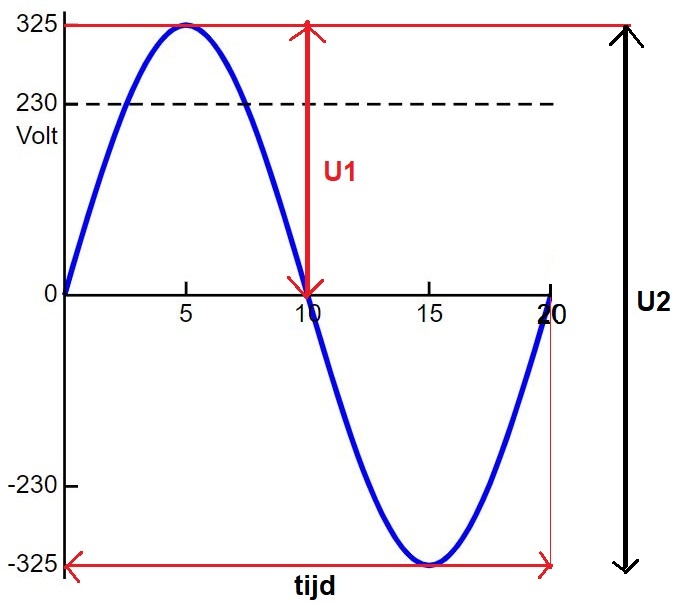

          = U1 in afbeelding:
