Serie- parallelschakeling van weerstanden.

Weerstanden in serie.
De weerstanden staan achter elkaar en hebben dezelfde stroom.

U=10V R=5Ohm I=?

U = I x R ,dus I=U/R 10/5=2 A.

U^R=I^R x R      2 x 5 = 10V .

Figuur 1

┘

R^t=R¹+R²     5+5=10 Ω

U = I x R ,dus I=U/R 10/10=1A.

De 1 Ampère loopt door R¹ en R²        SERIE.

U^r1=I^R1 x R¹ 1x5=5V
U^r2=I^R2 x R² 1x5=5V
Samen weer      10 V

Opm:
We zien dat de spanning verdeeld wordt in 2X5V en samen weer 10V is.

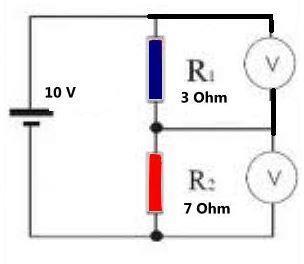

R^t=R¹+R²     3+7=10 Ω

U=IxR ,dus I=U/R 10/10=1A.

De 1 Ampère loopt door R¹ en R²        SERIE

U^r1=I^R1xR¹ 1x3=3V
U^r2=I^R2xR² 1x7=7V
Samen weer     10 V

Figuur 2

Figuur 3

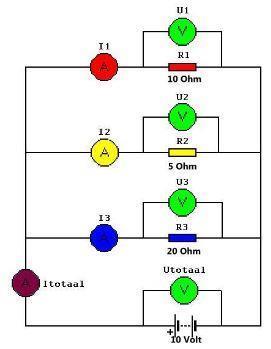

Weerstanden Parallel
De weerstanden staan naast elkaar en hebben dezelfde spanning.

De spanning U is hetzelfde, maar de stromen anders.

I¹=U¹/R¹ 10/10 = 1  A
I²=U²/R² 10/5   = 2  A
I³=U³/R³ 10/20 = 0.5  A

I^t=I¹+I²+I³= 1+2+0.5=3.5  A.

Figuur 4

Figuur 5

= 2.857 Ω.

R^v=1/350^exp-3 = 2.857 Ω

I^t=U^t/R^t 10/2.857  = 3.5 A

Figuur 6

N-03-01-001-vr

┘

R^t = R¹+R²
De weerstanden worden hier opgeteld.



Wet van Ohm
