Serie- parallelschakeling van condensatoren.
De condensatoren worden hier niet opgeteld.
BELANGRIJK:
Maar behandelt als een weerstand of spoel die parallel staan.
=21 nF
Condensatoren in serie:
Voorbeeld:
Figuur 1
┘
1 / ( 2 x 3.14 x 100 x 21exp-9 ) = 75 Ohm
I=U/Xc= 10/ 75 = 133 mA
Ct=C1+C2 30+70=100 nF.
Heel anders als bij weerstanden en spoelen !!!
= 16 Ω.

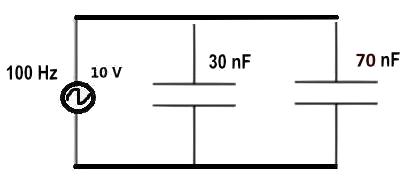

Condensatoren Parallel:
Xc = 1 / ( 2 x 3.14 x 100 x 100exp-9 ) = 16 Ω
I=U/Xc= 10 / 16exp3= 625 mA.
Figuur 2
Figuur 3
┘
De schijnbare weerstand van een Condensator
De Condensatoren staan achter elkaar en hebben dezelfde stroom.
