Enkelzijbandmodulatie.
Enkelzijbandmodulatie (EZB)
Single Side Band-modulatie (SSB)
Modulatie waarbij van het oorspronkelijk amplitudegemoduleerde signaal
alleen 1 zijband wordt uitgezonden
zonder de eigenlijke draaggolf.
-
Er is geen draaggolf.
Alleen maar modulatie = spraak.
En alleen de bovenkant USB, of alleen de onderkant LSB.
Als we moduleren [3000Hz] dan zal dus de breedte ook niet meer zijn dan 3000Hz [3 Kc].
We hebben de draaggolf en 1 zijband verwijderd, er is maar één zijband aanwezig.
BB SSB = fmod

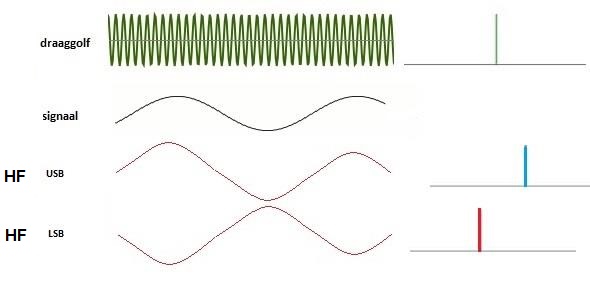

Figuur 1
SSB (J3E)
┘
Voordeel EZB
Een smallere BB dus meer kanalen naast elkaar 4 per 12 KHz
Nadeel EZB
Moeilijker af te stemmen, vooral bij meerdere stations op 1 frequentie
Per 100 Khz is ruimte voor 100 / 3 = 33 "kanalen""
┘
