Frequentiemodulatie.
Frequentiemodulatie:
FM genoemd, is een vorm van analoge modulatie waarbij het analoge signaal IN een draaggolf wordt gezet waardoor het HF signaal varieert in het ritme van de spraak.

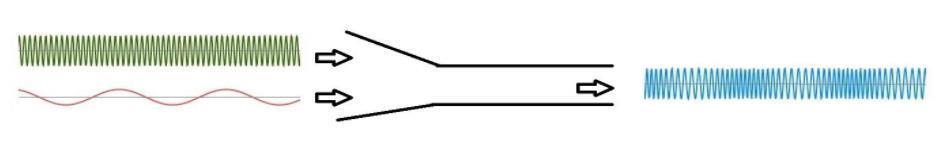

Figuur 1
FM (F3E)
┘
Amplitude -> constant
Frequentie -> varieert

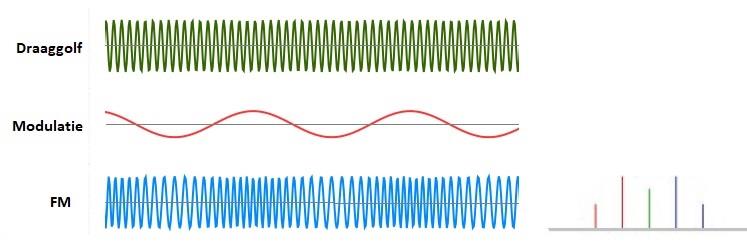

Figuur 2
Voordeel FM
zeer goed en zuiver audio
Nadeel FM
de modulatie met de breedste BB
Per 100 Khz is ruimte voor 100 / 12 = 8 "kanalen""
Voorbeeld 1
BB FM = 2 x fmod + 2 x Δf
Bij FM met een Δf van 3 Khz
en gemoduleerd net een toon van 3000 Hz
BB FM = 2 x fmod + 2 x Δf
[2x3000] + [2x3000] = 12000 Hz = 12 Khz FM
Voorbeeld 2
BB FM = 2 x fmod + 2 x Δf
Bij FM met een Δf van 2 Khz
en gemoduleerd net een toon van 3000 Hz
BB FM = 2 x fmod + 2 x Δf
[2x2000] + [2x3000] = 10000 Hz = 10 Khz NFM
De frequentie-zwaai
Bij FM-modulatie spreken we over de zwaai.
De zwaai is de mate waarin de frequentie varieert ten opzichte van de draaggolf-frequentie, immers, bij FM is er sprake van frequentieverandering.
Symbool:
Δf, vastgesteld op 3 KHz max.=zwaai. FM
Δf, ingesteld op 2 KHz max.=zwaai. NFM
┘
