Het lichtnet

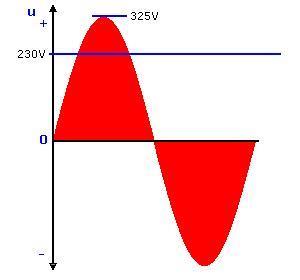

U uit het lichtnet =230 V

U^eff = U^max x 0.707

t¹ willekeurig moment.

U^eff = U^max x 0.707 = 230 V
1/2 √2 = 0.707
U^gem = U^max x 0.64 = 208 V

U^tt = 2 x U^max  =650 V

t periodetijd  p/t=50Hz = 1/50 sec.

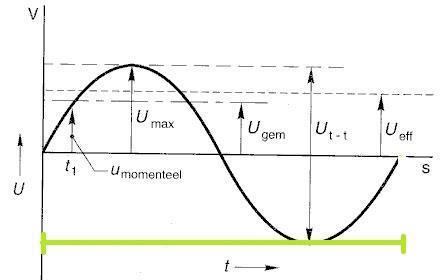

Figuur 1

┘

t¹ willekeurig moment.

= hier getekend ca 24 V

U^eff = U^max x 0.707

U^eff = 0.707 x 50 = 35.35 V

U^gem = U^max x 0.64

Ugem = 0.64 x 50 = 32 V

U^tt = 2 x U^max

U^tt =  2 x 50 = 100 V

t periodetijd  p/t=60Hz = 1/60 sec.

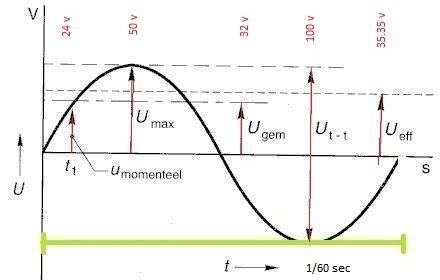

Voor een wisselspanning van 50 Volt(max) en 60Hz geldt:

Figuur 2

Figuur 3

┘
