Elektrisch vermogen [ P=U*I ]

I = U/R
I = 10/50
I = 200 mA

P   = UxI
P = 10x200mA
P = 2 Watt

Elektrisch vermogen   [P = U x I ]

P = U x I
Elektrisch Vermogen
P = het vermogen in Watt
U =de spanning in Volt
I   =de stroom in Ampère

P = U² / R
P = [10 x 10] / 50
P = 2 Watt

Figuur 1

┘

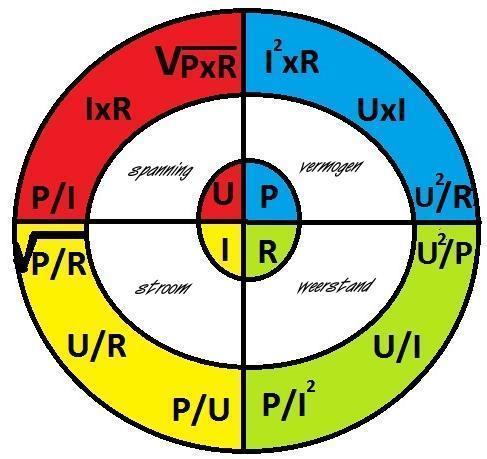

Het vermogen P
kan met diverse formules worden berekend; allemaal afgeleid van:

P = U x I

Figuur 3

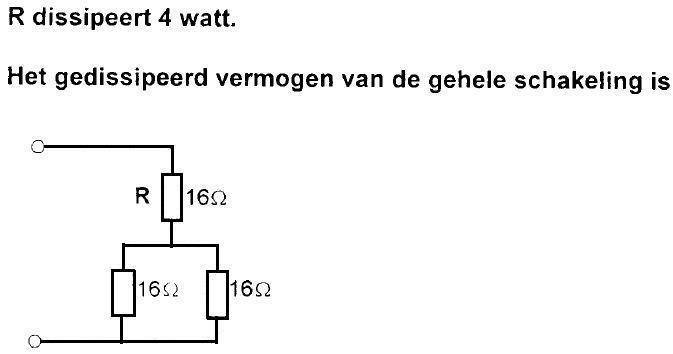

In de eerste R van 16 Ω zit 4 Watt.
De andere weerstanden parallel,we krijgen dus het volgende:

Figuur 2

Figuur 4

Voorbeeld:

De twee weerstanden van 16 Ω [parallel]  zijn hier vervangen.

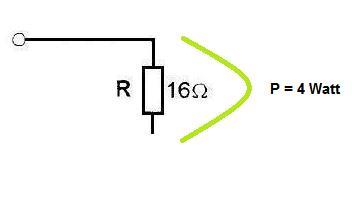

Kijken we alleen naar de bovenste:

Hier is:
P =4 Watt
R= 16 Ω


Kunnen we hier wat mee?

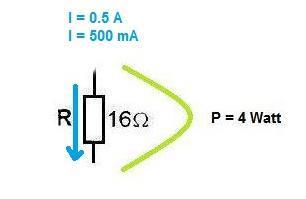

En wat is de stroom daar?

Raadpleeg de formules;  Wat kan ik?

P = I² X R

4      =I²    x 16

I²     = 4 / 16

I²      = 0.25

I      = √0.25
I      = 0.5 A = 500 mA

Figuur 5

Figuur 6

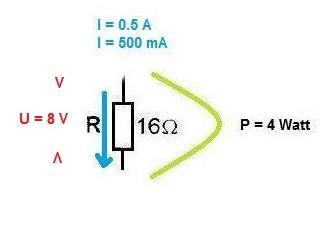

Volgende formule:

U = I x R
U = 0.5 x 16
U = 8 V

Nu weten op dat punt:
P = 4 Watt
R = 16 Ω
I = 500 mA
U = 8 V

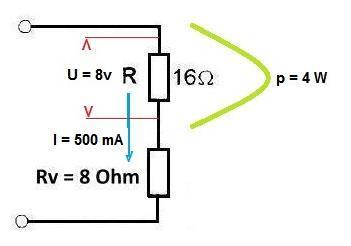

Terug naar de tekening:

Figuur 7

Figuur 8

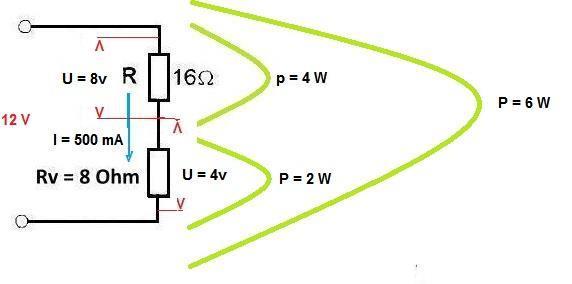

Het vermogen P over R van 8 Ω.

P =  I² x R
P = [0.5x0.5) x 8
P = 2 Watt

R^t = R¹ + R²
R^t = 16 + 8
R^t = 24 Ω

P^t  = I² x R^t
P^t  = [0.5 x 0.5] x 24
P^t  = 6 Watt

Figuur 9

Figuur 10

N-01-01-005-vr

P =  I² x R
P = ( 200m x 200m ) x 50
P = 2 Watt

┘
