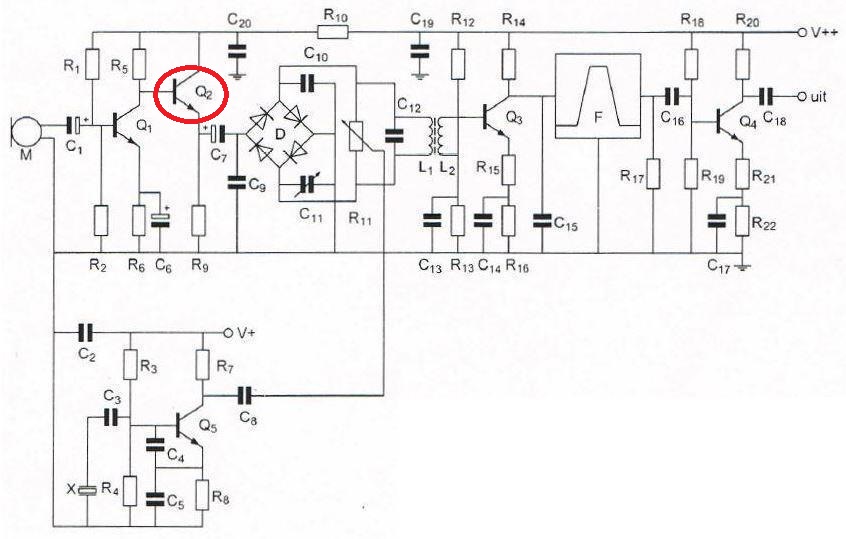

Transistor Q2:
a is bedoeld als hoogfrequent scheidingsversterker
b versterkt de laagfrequentspanning van Q1 ongeveer 1x
c versterkt de laagfrequentspanning van Q1 ongeveer 3x
d versterkt de laagfrequentspanning van Q1 ongeveer 10x
Deze vraag komt in verscheidene vormen voor.
Een scheidingstrap versterkt 1 keer.
03
┘
Q2 is een GCS, dus stroomversterkend en spanningsversterking = 1
Q2 wordt gebruikt als laagfrequent scheidingstrap/buffer versterker
Uitleg GES, GBS, GCS, zie lesstof: >>>>>
┘
