058

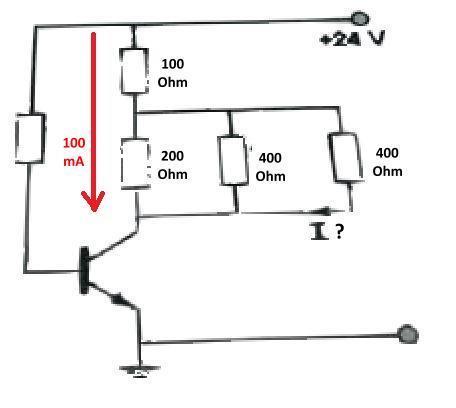

De collectorstroom is 100 mA
De stroom op het punt ? is ???

a   50 mA
b   25 mA
c   100 mA
d   7 mA

Er loopt 100mA door de Collector
Er gaat dus 100mA door de weerstand van 100 Ohm
en ook door de totale weerstand van de onderste 3 weerstanden
[Rt=1/  1/200+1/400+1/400]

De stroom gaat zich verdelen

in 50 mA door de 200 Ohm weesrtand
in 25 mA door de 400 Ohm weerstand
en 25 mA door de 400 Ohm weerstand

totaal dus 100mA
