065

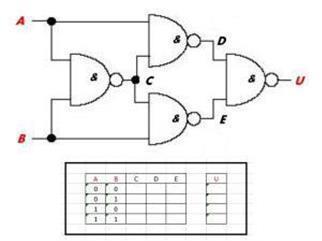

Geef de uitgang U ...>>>

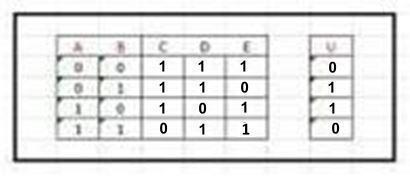

De Tabel 1 voor 1 invullen

C komt uit de ingangen A en B

AB  C
00   1
01   1
10   1
11   0

D komt uit de ingangen A en C

AC  D
01   1
01   1
11   0
10   1

E komt uit de ingangen B en C

BC  E
01   1
11   0
01   1
10   1

U komt uit de ingangen D en E

DE  U
11   0
10   1
01   1
11   0
