H02_Componenten

029

Bij een Id = 4 mA en een Ugs = -3 V behoort een sourse-weerstand Rs van

a   3K Ohm
b   375 Ohm
c   750 Ohm
d   1K Ohm

U=IxR

R=U/I = 3/4mA = 750 Ohm
------------------------------------------------------------------------

Extra uitleg:

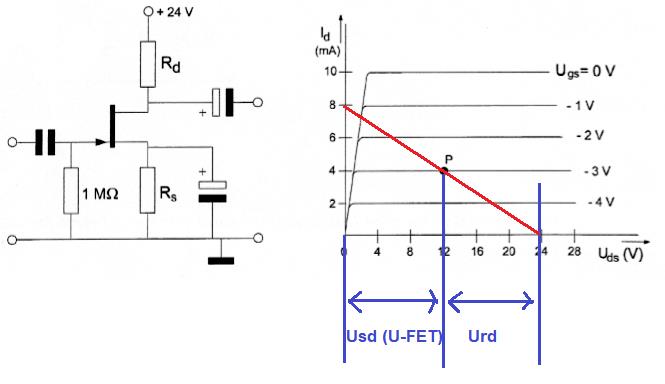

Dit is een FET

Een FET heeft een hoge ingangsweerstand en wordt met spanning gestuurd op de gate.

Bij een FET wordt de werkpuntinstelling voor gelijkspanning bepaald door Rs.

Deze FET is ingesteld op -3V Ugs gate spanning (zie rechterzijde grafiek).

De stroom door Rs is af te lezen aan de linkerzijde van de grafiek (Id = Is) = 4mA

Rs = U/I = 3/4mA = 750 Ohm
