240

De voltmeter wordt ideaal verondersteld.

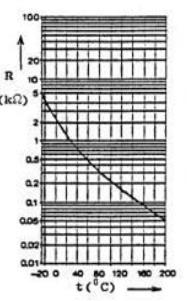

De temperatuur van de NTC-weerstand is 80°C.
De voltmeter wijst aan:

a   4V
b   4.5 V
c   6V
d   7,5 V

H02            2  Componenten

┘

Bij 80⁰ C heeft de NTC een Rwaarde van 0.3 K = 300 Ohm

┘

12V // 1K5 +300 = 1K8 geeft I = 6 mA

6 mA x 300 = 2 V boven de NTC


Links staat 12/2 [spanningsdeler] = 6 V

6-2 = 4 volt
