Veron 2.3.5

Voor een spoel:

LEICIER

L              voor een poel.
E[=U]       spanning, 90graden voor op de stroom.
I               stroom, 90graden na op de spanning.

Z Impedantie:

= 50 Ω.

I=U/Z                       200/50=4 A
UR=I*R                       4*30= 120V
UL=I*Xl                       4*40=  160V
Samen                                  280V

Hoger als aangelegde spanning, door de fasedraaiing.

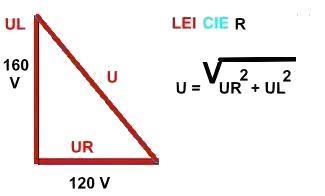

De spanningen staan ZO!!!
Dus met de Stelling van Pythagoras zijn de verhoudingen weer te zien.

P = UxI         = 120 x 4             = 480W
P = [UxU]/R  = [120x120]/30     = 480 W
P =[IxI] xR     = [4x4] x30          =480 W

Een L neemt geen vermogen op!!
