Rt = 20K+5K=325Kohm
I = U/R = 25/*25K= 1 mA
Ub= 1exp-3 x 5exp3 = 5 V
Ue = Ub - Ube = 5-0.7 = 4.3 V
Ie = Ue / Re = 4.3/430 = 10 mA
Ic = Ie = 10 mA
Urc = 10m x 1K =10 V
25-10 =15
15 - 4.3 = 10.7 V
005

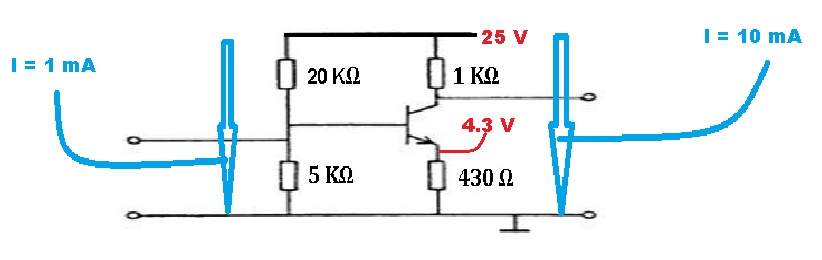

Voor een transistor geldt: Ube =0,7 V.
De basisstroom is te verwaarlozen.
Uce is:
a 4,3 V
b 5,0 V
c 0,7 V
d 10,7 V
┘
┘
