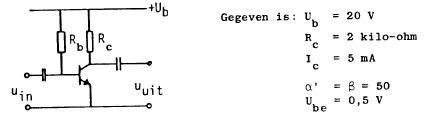

In de figuur is het schema van een transistorversterkerschakeling gegeven.
De transistor is ideaal verondersteld.
De waarde van Rb is:
a 2 kilo-ohm
b 5 kilo-ohm
c 195 kilo-ohm
d 245 kilo-ohm
┘
Uc = Ic x Rc = 5 mA x 2 KΩ = 10 volt
aan de uitgang staat dus 20-10= 10 volt
Ubasis = Ub - Ube = 20 - 0.5 = 19.5 volt
β = 50
Ib = Ic / 50 = 5 mA / 50 = 100 microA
Rb = URb x IRb = 19.5 x 100exp-6 = 195 KΩ
┘
