040

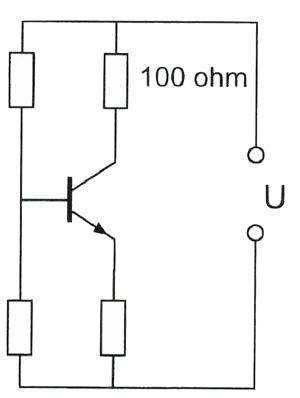

De transistor is niet in verzadiging.
De 100 Ω weerstand wordt vervangen door een weerstand met een 3 maal zo kleine waarde.
Het opgenomen elektrische vermogen in die weerstand:

a   wordt 3 maal zo groot
b   blijft gelijk
c   wordt 3 keer zo klein
d   wordt 9 keer zo klein

Laat je niet gek maken door de tekening

P = U * I  en U = I * R

U = I * R , dus als R 1/3 wordt, dan U ook 3* kleinder

De stroom veranderd nl NIET.

┘

007 P = U x I

Extra uitleg:

De stroom in de collector is onafhankelijk van de collectorweerstand, dus blijft gelijk.
Deze stroom wordt wordt bepaald door de basisstroom en de versterking ==> Hfe =Ic/Ib, dus Ic=Hfe x Ib

Voorbeeldgetal gaan nemen bijv. 1mA Pr=I² x R

100Ω bij 1mA ==> Pr=I² x R P=1² x 100 = 100mW
33Ω bij 1mA ==> Pr=I² x R 1² x 33 = 33mW

dus 3 maal kleiner

┘
