009

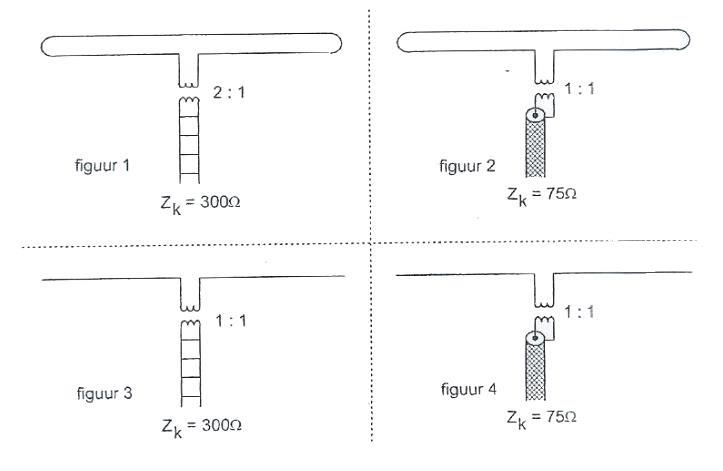

In welke figuur is de aanpassing bij de halve golf antenne juist?

a   figuur 4
b   figuur 3
c   figuur 1
d   figuur 2

1 = 300 ohm en 300 ohm
      1 op 1
2 = 75 ohm en 300 ohm
      1 op 4
3 = 300 ohm en 75 ohm
      1 op 4
4 = 75 ohm en 75 ohm
      1 op 1

┘

Extra uitleg:

fig1: Gesloten dipool (300Ω) op een open voedingslijn (300Ω) ==> trafo moet 1:1 zijn i.p.v. 2:1
fig.2: Gesloten dipool (300Ω) op een coaxkabel (75Ω) ==> trafo moet 2:1 zijn i.p.v. 1:1
fig.3: Open dipool (75Ω) op een open voedingslijn (300Ω) ==> trafo moet 1:2 zijn i.p.v. 1:1
fig.4: Open dipool (75Ω) op een coaxkabel (75Ω) ==> trafo is 1:1

┘
