Impedantie in het voedingspunt.

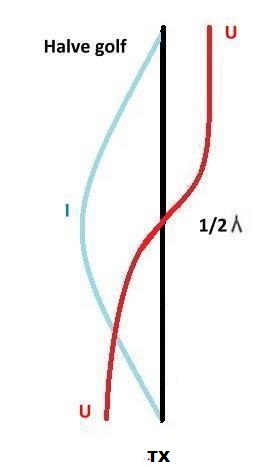

<<<<Vertikaal eindgevoed

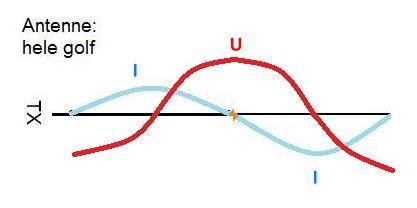

Horizontaal eindgevoed>>>>


De Impedantie is zeer HOOG
ca 2500 Ohm.
Een draad van 20 meter werkt niet alleen als halve golf op 7 MHz, maar ook als twee halve golven (één golflengte) op 20m en als twee golflengtes op 10m. Op die manier wordt het multiband principe verkregen.

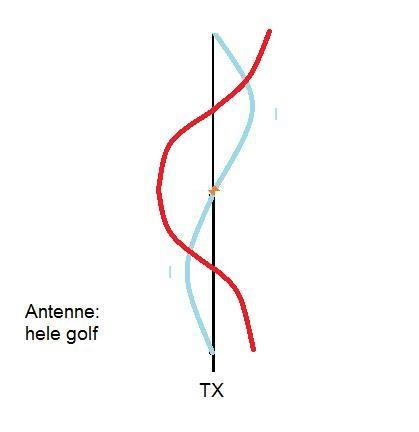

<<<<Vertikaal eindgevoed

De Impedantie is zeer HOOG
ca 2500 Ohm.

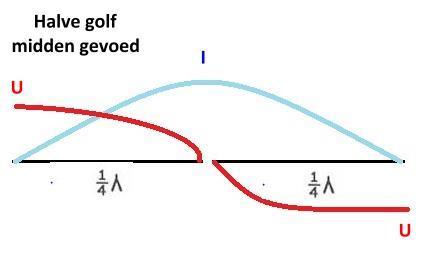

Horizontaal middengevoed>>>>

De Impedantie
75 Ohm
(tussen de 42,5 en 75 Ohm),
afh van de hoek van de stralers en materiaal.
De impedantie van 1/4golf antenne (eindgevoed) is 37 Ohm.
Door te varieren met de lengte kan er wat aangepast worden naar de
50 Ohm , of een lage SWR.
