Kwartgolf verticale antenne [groundplane].

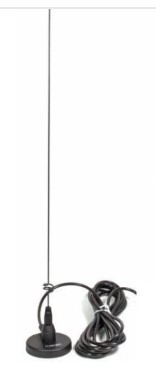

Kwartgolf verticale antenne [groundplane]:
Opbouw:

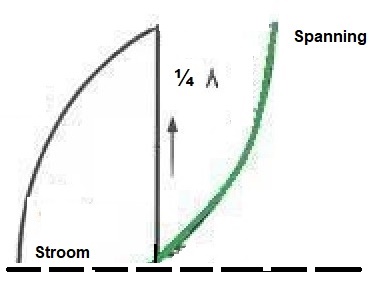

Een 1/4golf spriet boven een geleidend vlak. Het geleidend vlak werkt elektrisch als een spiegel.
De gestippelde lijn is het spiegelbeeld van de antenne 1/4golf spriet en vormt met deze 1/4golf spriet een verticale 1/2golf dipool.
De impedantie van een 1/2golf dipool is ongeveer 70 ohm. De impedantie van de 1/4golf spriet ten opzichte van het geleidend vlak is ongeveer 35 ohm.

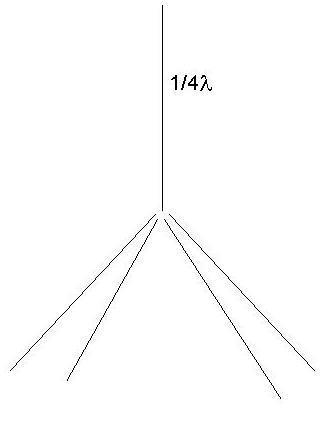

Wordt het geleidend vlak gevormd door radialen en buigen we deze naar beneden dan wordt de impedantie groter en met wat experimenteren bereiken we een impedantie van 50 ohm.

Figuur 1
Figuur 2
H06 01 003 4 & 5 Gevouwen dipool     20211016

.
De kwart golf aan het einde gevoed
Je ziet dat daar de stoom MAXIMAAL is, dus veel stroom
Dwz LAAGOHMIG
ca36
(De helft van een 1/2golf dipool met 72
)
