005

Gegeven:
Fontv = 14MHz
Fmid = 450kHz
fosc is hoger dan fontv

Gevraagd:
Oscillatorfreqentie fosc
spiegelfreqentie

Oplossing:

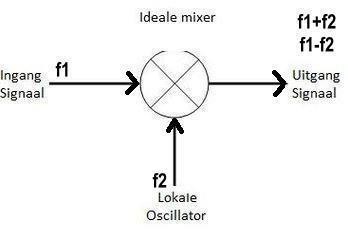

(f1 en f2) aan de ingang tot f1 + f2 en f1 - f2 aan de uitgang.

14 Mhz - 450 Khz = 13.550 Mhz DEZE DUS NIET, ONDER DE fontv
14 mHZ + 450 kHZ = 14.450 Mhz

De spiegelfrequentie
fs = fontv + 2x mf
fs = 14 Mhz + 2x450 Khz = 14.900 Mhz
