Serie- parallelschakeling van weerstanden.
Weerstanden in serie.
De weerstanden staan achterelkaar en hebben dezelfde stroom.
Rt = R1+R2
De weerstanden worden hier opgeteld.
Wet van Ohm.
U=10V R=5Ohm I=?
U=I*R ,dus I=U/R 10/5=2 A.
UR=IR*R 2*5=10V.

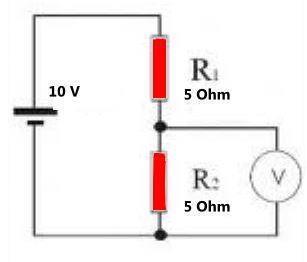

Rt=R1+R2 5+5=10 Ω
U=I*R ,dus I=U/R 10/10=1A.
De 1 Ampère loopt door R1 en R2 SERIE.
Ur1=IR1*R1 1*5=5V
Ur2=IR2*R2 1*5=5V
Samen weer 10 V
Opm:
We zien dat de spanning verdeeld wordt in 2*5V en samen weer 10V is!!!

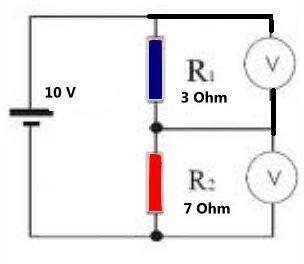

Rt=R1+R2 3+7=10 Ω
U=I*R ,dus I=U/R 10/10=1A.
De 1 Ampère loopt door R1 en R2 SERIE
Ur1=IR1*R1 1*3=3V
Ur2=IR2*R2 1*7=7V
Samen weer 10 V
Opm:
Alle spanningsvallen zijn gelijk aan Ua.
Dit is de 2de Wet van Kirchoff.

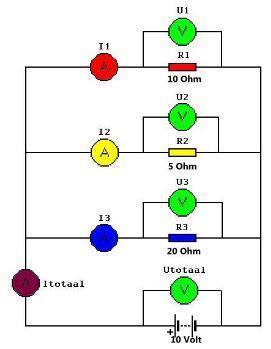

Weerstanden Parallel
De weerstanden staan naast elkaar en hebben dezelfde spanning.
De Spanning U is hetzelfde, maar de stromen anders.
I1=U1/R1 10/10 = 1 A
I2=U2/R2 10/5 = 2 A
I3=U3/R3 10/20 = 0.5 A
It=I1+I2+I3= 1+2+0.5=3.5 A.
= 2.857 Ω.
Rv=1/350exp-3 = 2.857 Ω
It=Ut/Rt 10/2.857 = 3.5 A
It=I1+I2+I2 1+2+0.5=3.5 A
Opm:
De stromen samen zijn gelijk aan It
Dit is de 1ste Wet Van Kirchoff
H03 §01 001 Serie- parallelschakeling van weerstanden. 2023 02 05
