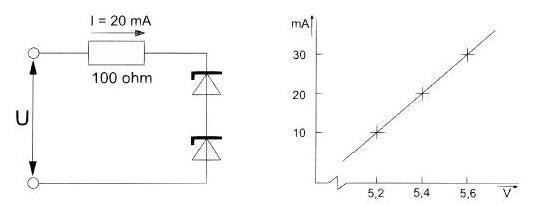

Van de gelijke zenerdiodes is de karakteristiek weergegeven.
Hoe groot is U?

12.8 volt
b  10.8 volt
c     7.4 volt
d     8.8 volt

Ur = Ir x R
Ur = 20 mA x 100 = 2 volt.

Voor een diode geldt bij 20mA  een spanning van 5.4 volt.
2 dioden in serie geeft dus 2 x 5.4 = 10.8 volt , alleen al over de 2 dioden.
Er komt nog Ur bij en is dus  10.8 + 2 = 12.8 volt
