Want een spoel en een condensator werken elkaar tegen !!!
= 96 Ohm
I = U/Z = 250/96 = 2.6 A
Ur = I x R = 2.6 x 75 = 195 V
Uc = I x Xc = 2.6 x 100 = 260 V
Ul = I x Xl = 2.6 x 40 = 104 V

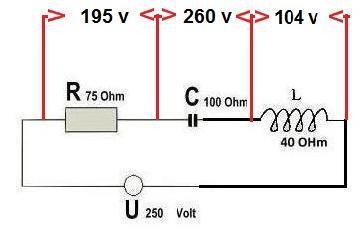

Dit zijn de spanningen:
P = UxI = 195 x 2.6 =507 W
P = [UxU]/R = [195x195]/75 = 507 W
P =[IxI] xR = [2.6x2.6] x75 =507 W
Een C en een L nemen geen vermogen op!!

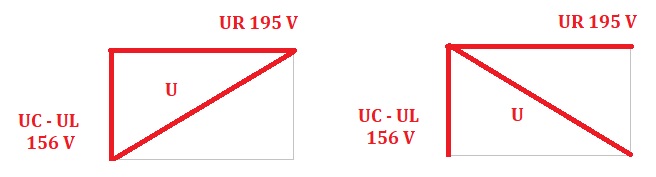

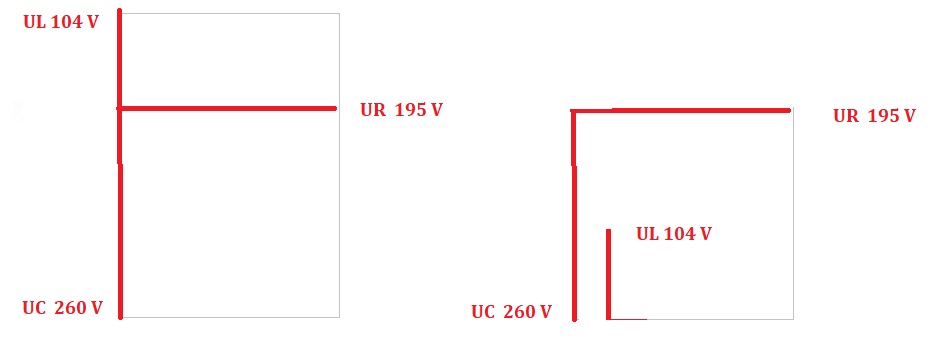

De spanning UL en Uc werken elkaar tegen !!!
RCLserie combinatie.
De vraag was steeds...
Als er nu een C en een L samen in serie staan????

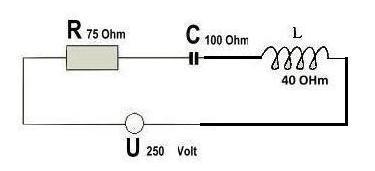

Nu willen we de volgende figuur>>>
RCL in serie:
De totale weerstand:
Alleen wat aangepast...
Figuur 1
Figuur 2
Figuur 3
Figuur 4
┘
┘
┘
