Faseverschil tussen stroom en spanning.
Voor een condensator:
Z Impedantie:
=125 Ohm
I=U/Z          250/125=              2A
Ur=I*R        2*75=              150 V
Uc=I*Xc      2*100=            200 V

Samen                                350 V nooit optellen
!!!
Hoger als aangelegde spanning, door de fasedraaiing.

LEICIER

C            voor een condensator.

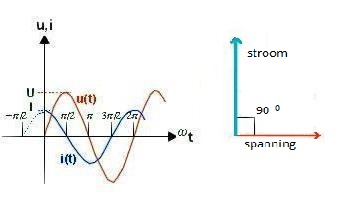

I              stroom           90 graden voor op U spanning.
E (=U)    spanning.       90 graden na op I stroom.

P = UxI        = 150 x 2           = 300W
P = [UxU]/R = [150x150]/75 = 300 W
P =[IxI] xR    = [2x2] x75        =300 W
Een C neemt geen vermogen op!!
H02 02 006 Faseverschil tussen stroom en weerstand     2022 11 23

.
Figuur 1
Figuur 2
Figuur 3
Figuur 4
Figuur 5
