Serie- en parallelschakeling van spanningsbronnen.
Schakelen van spanningbronnen

Batterijen kunnen op twee manieren worden geschakeld:
In serie = pluspool tegen minpool.
Spanning optellen als batterijen in de zelfde richting achter elkaar liggen.
Parallel = pluspool tegen pluspool, en minpool tegen minpool.
Spanning blijft gelijk als batterijen in zelfde richting naast elkaar liggen, maar er kan meer stroom worden geleverd.
Deze batterij levert 1.5V // 3300mA per stuk.

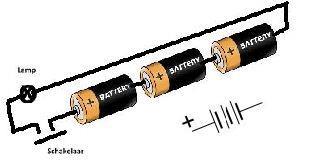

Serieschakeling
De totale spanning = 3*1.5=4.5V
De Totale stroom               =3300mA
Vbb: zaklamp.

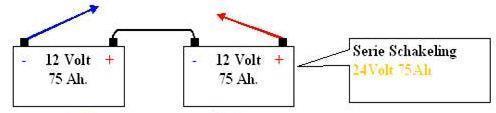

Voor accu s.

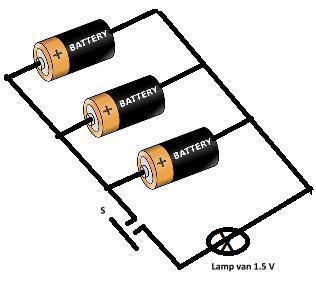

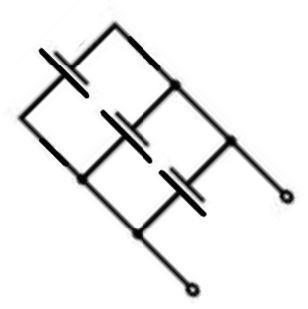

Parallelschakeling
De totale spanning =1.5V
De totale stroom =3*3300=9900mA

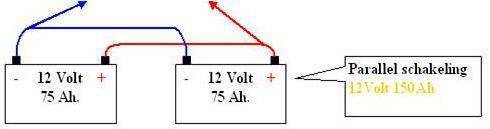

Voor accu s.

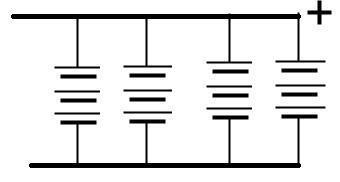

SerieParallelschakeling
De totale spanning =3*1.5 = 4.5V
De totale stroom =4*3300 mA=13.2A
Voor accu s.
vragen >>>
01 02 002  Serie- en parallelschakeling van spanningsbronnen     20200514
Stroombron
Een (constante) stroombron is een elektrische schakeling die in staat is een stroom van constante sterkte te leveren, onafhankelijk van de aangesloten belasting (bijvoorbeeld de aangesloten weerstand) en de temperatuur. In de praktijk kan de stroom slechts binnen een beperkt bereik constant gehouden worden.
Figuur 1
Figuur 2
Figuur 3
Figuur 4
Figuur 5
Figuur 6
Figuur 7
Figuur 8
Figuur 9
