018

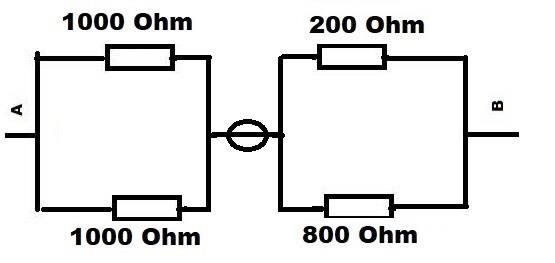

De weerstand tussen A en B is:

a   221 ohm
b   660 ohm
c   750 ohm
d   720 ohm

De stroombron is een kortsluiting dus anders getekend staan
1000 &1000 parallel en
ook 200&800 parallel

H08     Metingen

┘

┘

Rv = 1 / ( 1/R1 + 1/R2 )
Rv = 1 / ( 1/1000 + 1/1000 )
Rv = 1 / ( 1/200 + 1/800 )

Rt = R1 +  R2
Rt = 500 + 160 = 660 Ω
