102

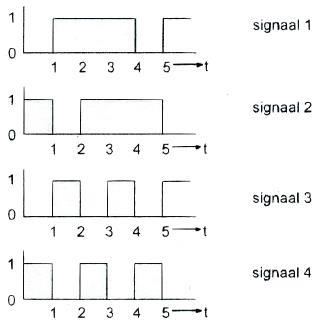

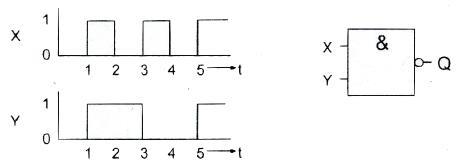

De ingangen X en Y worden voorzien van de hier geschetste signalen.
Het uitgangssignaal Q:
a
signaal 2
b signaal 3
c signaal 1
d signaal 4
X Y Q
0 0 1
1 1 0
0 1 1
1 0 1
0 0 1
1 1 0
H02
2 Componenten
┘
┘
