084

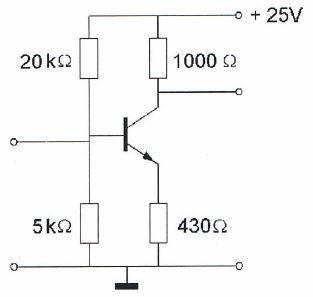

Voor een transistor geldt: Ube = 0.7 V
De basisstroom is te verwaarlozen.
Uce=

a   10.7 V
b   4.3 V
c   5 V
d   0.7 V

De linkse weerstanden 20 KOhm en 5 KOhm vormen een spanningsdeler.
Samen 25 KOhm op 25 V  geeft I= U/R = 25/25KΩ = 1mA
De panningsval over de linkse weerstand van 20 Kohm is U=I*R = 1mA*20KOhm = 20 V
De spanningsval over de 5 Kohm weerstand is U=I*R = 1mA * 5Kohm = 5V
Op de basis staat dus 5V
Over de  Emittor is de spanning Ub-Uce = 5-0.7 = 4.3 V
Ie =  Ue / Re =4.3 / 430 = 10 mA
Ic =Ie = 10 mA

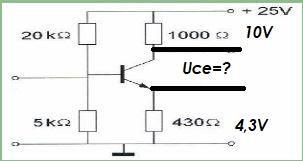

De spanningval over de collector weerstand = I*R = 10 mA * 1000 Ohm = 10 V
Dus Uce = (25-10) - 4.3 = 10.7 V
