004

De stroom Ic is:

a   45 graden voor op Ic
b
45 graden voor op It
c   45 graden na op It
d   45 graden na op Ic
049

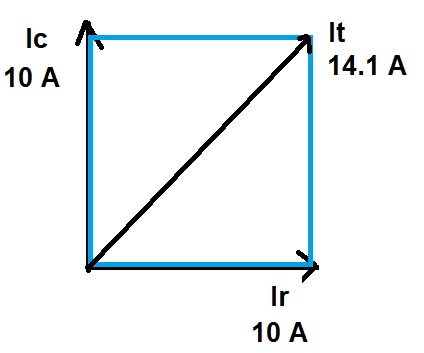

Stel de spanning U = 100 V

Ir = Ur / R = 100 / 10 = 10 A
Ic = Uc / Xc = 100 / 10 = 10 A

It =
(Ir2 + Ic2) = 14.1 A
