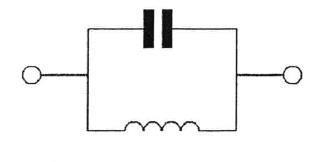

001

Wat is dit?

a   seriekring
b   parallelkring
c   laagdoorlaatfilter

-

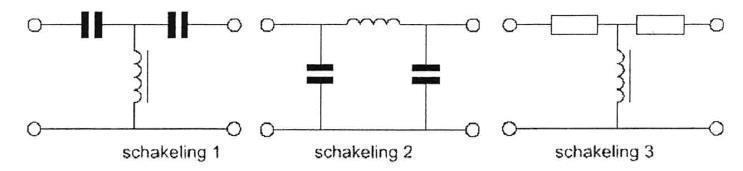

002

Welke schakeling wordt als laagdoorlaatfilter gebruikt?

a   schakeling 3
b   schakeling 2
c   schakeling 1

-

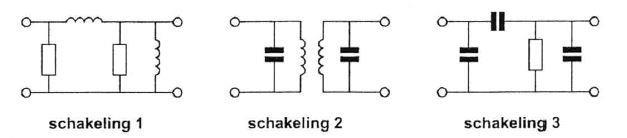

003

Welke schakeling stelt een banddoorlaatfilter voor?

a   schakeling 3
b   schakeling 2
c   schakeling 1

-

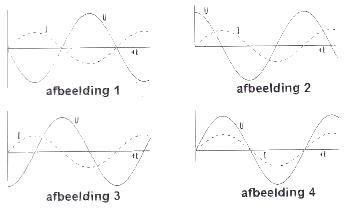

004

De spanning loopt 90graden in fase achter op de stroom in

a   afbeelding 4
b   afbeelding 1
c   afbeelding 3
d   afbeelding 2

-
005

de stroom Ir ijlt

a   45 graden voor om Ic
b   45 graden voor op It
c   45 graden na op Ic
d   45 graden na op It

-
006

In een ideale condensator , aangesloten op een wisselspanningsbron, is het faseverschil tussen stroom en spanning:

a   afhankelijk van de spanning
b   afhankelijk van de frequentie
c   afhankelijk van de stroom
d   altijd 90 graden

-
048    LUICIUR   LEICIER

007

Bij een condensator is het faseverschil tussen de stroom en spanning:

a     0 graden
b    90 graden
c   180 graden
d   afhankelijk van de frequentie

-

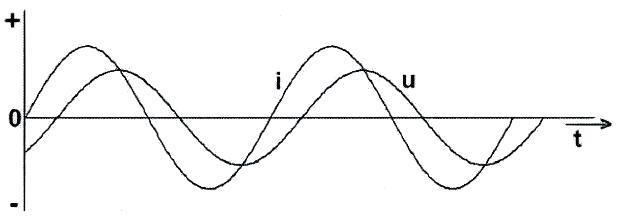

008

Een belasting wordt aangesloten op een sinusvormige wisselspanning.
Het verloop van de stroom I en de spanning U is in de grafiek aangegeven.
De belasting bestaat uit een:

a   spoel plus weerstand
b   weerstand
c   condensator plus weerstand
d   spoel plus condensator

-
009

Door een ideale spoel loopt een sinusvormige stroom.
De spanning over de spoel is:

a   in tegenfase met de stroom
b   90° naijlend op de stroom
c   90° voorijlend op de stroom
d   in fase met de stroom

-
010

Een parallelschakeling van een spoel en een condensator is aangesloten op een wisselspanningsbron.

Het faseverschil tussen de stroom door de spoel en die door de condensator bedraagt:
a   180 graden
b   0 graden
c   90 graden
d   45 graden

-

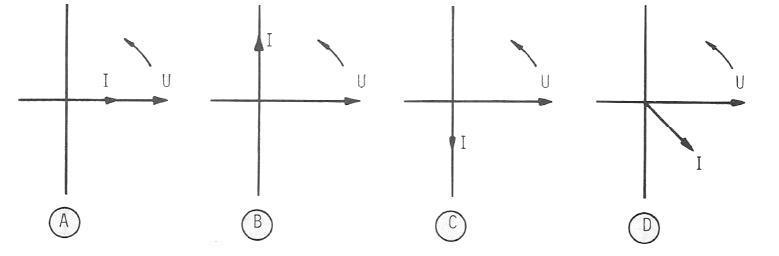

011

Bij een condensator past het volgend vectordiagram:

a.   A
b.   B
c.   C
d.   D

-

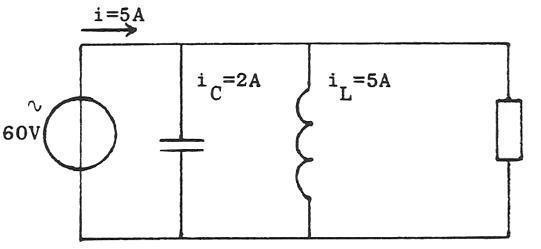

012

De stroom door de weerstand is ?

a   4A
b   2A
c   12A
d   8A

-
013

De spanning over de weerstand is:

a   200 v
b   150 v
c   210 v
d   280v

-
014

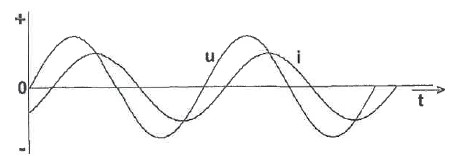

Een belasting wordt aangesloten op een sinusvormige wisselspanning.
Het verloop van de stroom I en de spanning u is in de grafiek aangegeven.
De belasting bestaat uit:

a   een spoel plus weerstand
b   een weerstand
c   een condensator plus weerstand
d   een spoel plus condensator

-
015

De stroom door de condensator is:

a   12,5 mA
b   10 mA
c   2,9 mA
d   7,5 mA

-
016

Door een ideale spoel loopt een sinusvormige stroom.
De spanning over de spoel is:

a   in fase met de stroom
b   90 graden na-ijlend op de stroom
c   in tegenfase met de stroom
d   90 graden voor-ijlend op de stroom

-
017

Het vectordiagram heeft betrekking op:

a   een serieschakeling van een condensator en een weerstand
b   een condensator
c   een serieschekeling van een spoel en een weerstand
d   een spoel

-
018

De schakeling stelt een parallelkring voor.
De stroom IL door de spoel en de stroom IC door de condensator zijn tov elkaar:

a   niet in fase verschoven
b   900 in fase  verschoven
c   1800 in fase verschoven
d   2700 in fase verschoven

-
019

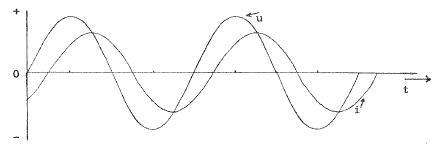

Een belasting wordt aangesloten op een sinusvormige wisselspanning.
Het verloop van de stroom I en de spanning U is in de grafiek aangegeven.
De impedantie vam de belasting is:

a   ohms
b   inductief
c   capacitief
d   weerstandsloos

-
020

Bij de gebruikte frequentie is Xc = R.
Het faseverschil tussen I1 en I2 is dan:

a   45 graden
b   90 graden
c   135 graden
d   180 graden

-

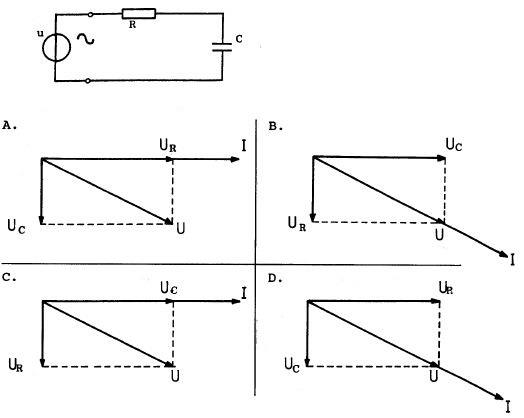

021

Een serieschakeling van een weerstand en een condensator is aangesloten op een sinusvormige spanning.
Het juiste vectordiagram is:

a
b
c
d

-
022

De grafische voorstelling van een sinusvormige wisselspanning die 90° in fase achterloopt op de stroom, is:

a   afbeelding A
b   afbeelding B
c   afbeelding C
d   afbeelding D

-

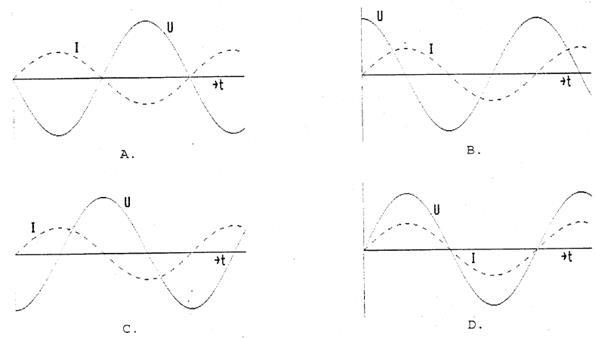

023

De spanning is in fase met de stroom in figuur:

a   afbeelding 3
b   afbeelding 4
c   afbeelding 2
d   afbeelding 1


-

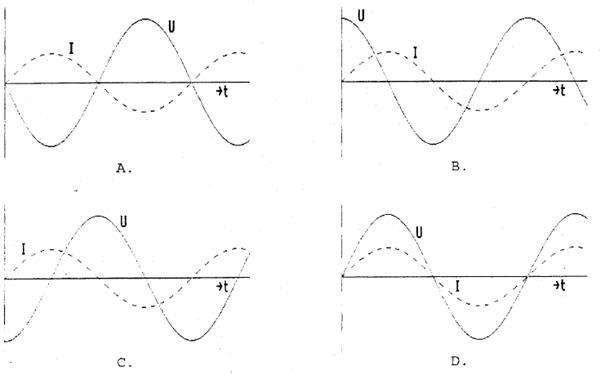

024

De spanning loopt 90° voor op de stroom in figuur:

a   afbeelding 3
b   afbeelding 4
c   afbeelding 2
d   afbeelding 1

-
025

De spanning is in tegenfase met de stroom in

a   afbeelding 3
b   afbeelding 4
c   afbeelding 2
d   afbeelding 1

-
026

De spanning loopt 90° na op de stroom in figuur:

a   afbeelding 3
b   afbeelding 4
c   afbeelding 2

d   afbeelding 1

-
