022

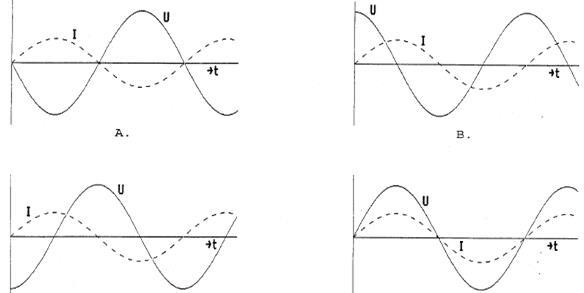

De grafische voorstelling van een sinusvormige wisselspanning die 90° in fase achterloopt op de stroom, is:
a afbeelding A
b afbeelding B
c afbeelding C
d afbeelding D
┘
AD A
dit is in tegenfase
AD B
eerst de spanning en 900 later de stroom
AD C
eerst de stroom I en 900 later de spanning U
AD D
hier is alles in fase
┘
