003

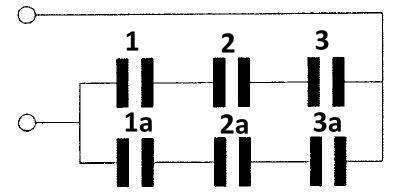

Iedere C is 6 uF
De vervangingswaarde is?
a 6 uF
b 9 uF
c 4 uF
C1 C2 C3 staan in serie
1 / [1/ 6 + 1/ 6 + 1/6] = 2 en alles in uF
C1a C2a C3a staan in serie
1 / [1/ 6 + 1/ 6 + 1/6] = 2 en alles in uF

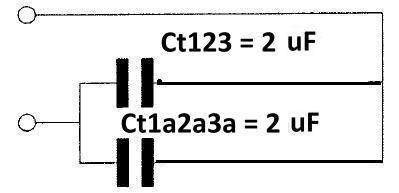

We krijgen dus het volgende
Ct = C2 + C2 = 4 uF
Cv = 1 / ( 1/C1 + 1/C2 + 1/C3)
┘
┘
