010

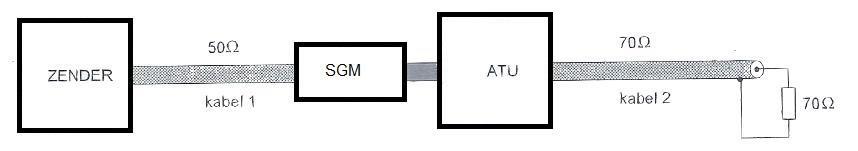

Een staandegolfmeter is gemaakt voor een impedantie van 50 Ω.
De antenneaanpassingseenheid (ATU) wordt zo afgeregeld dat de staandegolfmeter (SGM) 1 aanwijst.
Er is nu een sgv van 1 in:

a   alleen kabel 2
b   alleen kabel 1
c   kabel 1 en 2
d   geen van beide kabels

┘

Kabel 1                  50 Ohm

SGM                     50 Ohm        dus tot de ATU is alles al 1:1

Kabel 2                 70 Ohm

RL                        70 Ohm        dus kabel 2 is op zich ook 1:1 met RL

De ATU maakt de 70 Ohm naar de 50 Ohm

Dus past kabel 2 aan op kabel 1

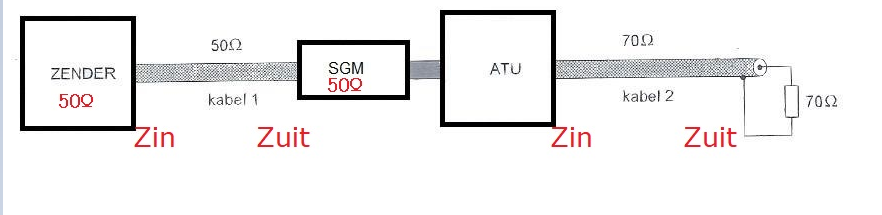

Kabel 1:
Ziet de zender met 50Ω en een kabel met 50Ω en de ingang van de SGM is ook 50Ω.
Van de zender: Zin = Zk² / Zuit = 50²/50 = 50Ω
SWR= Zin / Zuit = 50/50 = 1

Aan de rechterzijde in Kabel 2:
Hierbij regelt de ATU de impedantie van Zin gelijk aan wat hij ziet en zal dus 70Ω worden want Zk = 70Ω en Zuit (de afsluitweerstand) is ook 70Ω
SWR = Zin / Zuit = 70 / 70 = 1

┘
